Пресс-форма литьевая для изготовления втулки 264.8.223.040

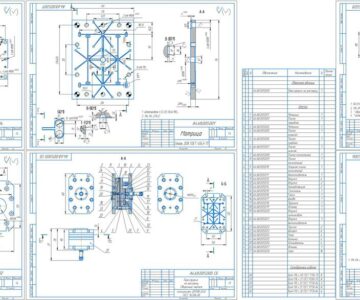

Прессформа литьевая для изготовления втулки 264.8.223.040. Назначение этой втулки давно позабыто, материал — полиэтилен. Форма самостоятельным изделием не является и применяется совместно с унифицированным блоком для установки на литьевую машину. Состав проекта — 3D модель прессформы в формате SolidWorks и рабочие чертежи в формате Компас. Прессформа реальная, изготовлена в металле и давала продукцию.
Публикацию проекта считаю возможной за давностью лет и исчезновением правообладателя.

Состав: 3D сборка, детали (SW2017), комплект чертежей изделия ( Компас 10 )

Софт: SolidWorks 2017

Файлы:
hexagon nuts accuracy class b/
hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt
0605-4530.002 Обойма.SLDPRT
0605-4530.005 Плита толкателей.SLDPRT
0605-4530.004 Плита подвижная.SLDPRT
Штифт 8х75.SLDPRT
0605-4530.011 Пружина.SLDPRT
0605-4530.003 Опора.SLDPRT
264.8.223.040 Втулка 1,029.SLDPRT
0605-4530.009 Толкатель литника.SLDPRT
Чертежи/
Чертежи/0605-4530.011 пружина.cdw
Чертежи/0605-4530.001 плита неподвижная.cdw
Чертежи/0605-4530 Д операционный эскиз.cdw
Чертежи/0605-4530.010 штифт специальный.cdw
Чертежи/0605-4530 спецификация.spw
Чертежи/0605-4530.003 опора.cdw
Чертежи/0605-4530.007 знак.cdw
Чертежи/0605-4530.009 толкатель литника.cdw
Чертежи/0605-4530.006 полуматрица.cdw
Чертежи/0605-4530.004 плита подвижная.cdw
Чертежи/0605-4530 СБ лист 1.cdw
Чертежи/0605-4530.002 обойма.cdw
Чертежи/0605-4530.005 плита толкателей.cdw
Чертежи/0605-4530 СБ лист 2.cdw
Чертежи/0605-4530.008 толкатель.cdw
0605-4530.00 СБ Прессформа для втулки 264.8.223.040.JPG
0605-4530.00 СБ Прессформа для втулки 264.8.223.040.SLDASM
0605-4530.001 Плита неподвижная.SLDPRT
screws/
screws/SC GOST 1491_gost.sldprt
0605-4530.007 Знак.SLDPRT
0605-4530.010 Штифт специальный.SLDPRT
0605-4530.006 Полуматрица.SLDPRT
0605-4530.008 Толкатель.SLDPRT
plain washer/
plain washer/Washer 11371_gost.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
