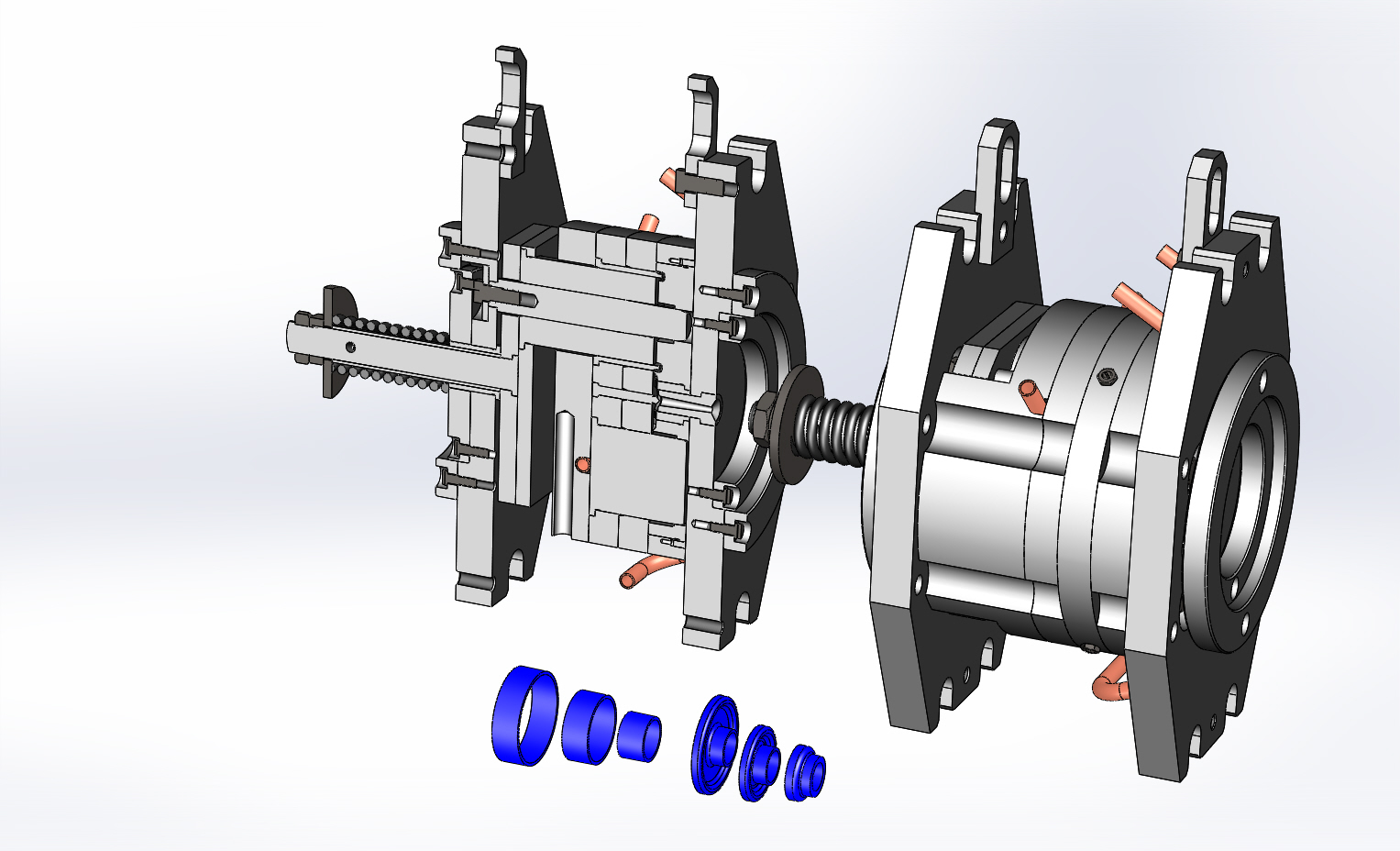

Прессформа для деталей кисти ручной 0606-4570

Прессформа предназначена для изготовления комплекта деталей круглой ручной кисти: крышки и собираемого затем вместе с ней кольца. Прессформа выполнена в трёх конфигурациях для получения разных типоразмеров комплектов деталей. Форма предназначена для установки на горизонтальные литьевые машины подходящих размеров и параметров. Конструктивной особенностью формы является получение разных по конфигурации и размерам изделий. Для извлечения изделий служит съёмная плита.
Проект имеет статус эскизного, документация к нему не разрабатывалась.
Модель разработана для оценки трудоёмкости производства изделия, проект признан экономически нецелесообразным и закрыт.
Материал деталей полиамид ПА 6.
Габариты прессформы 210 х 310 х 320 мм.
Операционные чертежи и модели получаемых изделий прилагаются.
Проект может быть использован в качестве образца для разработки подобных конструкций.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:

Каталог
Промышленность
Металлургия
Литейное производство и пресс-формы
Прессформа для деталей кисти ручной 0606-4570

0606-4572.041 Штифт.SLDPRT

0606-4572.016 Втулка.SLDPRT

0606-4572.023 Втулка.SLDPRT

ДКАБ 711341. 001 - 01 Крышка.SLDPRT

0606-4572.021 Охладитель.SLDPRT

hexagon nuts accuracy class b/

hexagon nuts accuracy class b/Hex Nut 5916_gost.sldprt

0606-4572.025 -02 Плита съёма.SLDPRT

0606-4572.002 Обойма неподвижная.SLDPRT

0606-4572.026 -01 Знак.SLDPRT

0606-4572.034 Втулка.SLDPRT

0606-4572.003 Обойма подвижная.SLDPRT

MI.0606 - 4570.42 Кронштейн.SLDPRT

set screws/

set screws/Sp Sc 1476_gost.SLDPRT

ДКАБ 711341. 001 Крышка.SLDPRT

0606-4572.029 -02 Знак.SLDPRT

ДКАБ 711141. 015 -01 Кольцо.SLDPRT

0606-4572.025 -01 Плита съёма.SLDPRT

0606-4572.026 -02 Знак.SLDPRT

0606-4572.024 Знак.SLDPRT

0606-4572.026 Знак.SLDPRT

0606-4572.022 Колонка.SLDPRT

0606-4572.030 -02 Вставка.SLDPRT

0606-4572.027 Толкатель.SLDPRT

0606-4572.007 Вставка.SLDPRT

ДКАБ 711141. 015 Кольцо.SLDPRT

0606-4572.200 СБ Подвижная часть.SLDASM

bolts/

bolts/Hex Bolt 7796_gost.sldprt

0606-4572.030 Вставка.SLDPRT

0606-4572.018 Шайба.SLDPRT

0606-4572.005 Плита подвижная.SLDPRT

0606-4572.028 Знак.SLDPRT

0606-4572.031 Вставка.SLDPRT

0606-4572.029 -01 Знак.SLDPRT

0606-4572.100 СБ Неподвижная часть.SLDASM

0606-4572.027 -01 Толкатель.SLDPRT

0606-4572.001 Плита неподвижная.SLDPRT

ДКАБ 711341. 001 - 02 Крышка.SLDPRT

0606-4572.031 -02 Вставка.SLDPRT

0606-4572.027 -02 Толкатель.SLDPRT

0606-4572.029 Знак.SLDPRT

0606-4572.000 СБ Прессформа.SLDASM

0606-4572.004 Опора.SLDPRT

0606-4572.015 Пружина.SLDPRT

0606-4572.016 -01 Втулка.SLDPRT

0606-4572.009 Обойма толкателей.SLDPRT

0606-4572.014 Шток.SLDPRT

screws/

screws/SC GOST 1491_gost.sldprt

0606-4572.008 Втулка литниковая.SLDPRT

0606-4572.013 Втулка.SLDPRT

0606-4572.017 Колонка.SLDPRT

0606-4572.025 Плита съёма.SLDPRT

0606-4572.011 Вставка.SLDPRT

0606-4572.019 Охладитель.SLDPRT

0606-4570 Форма для деталей кисти ручной.JPG

ДКАБ 711141. 015 -02 Кольцо.SLDPRT

0606-4572.012 Плита толкателей.SLDPRT

0606-4572.006 Кольцо.SLDPRT

0606-4572.017 -01 Колонка.SLDPRT

0606-4572.030 -01 Вставка.SLDPRT

plain washer/

plain washer/Washer 28848_gost.sldprt

plain washer/Washer 11371n_gost.sldprt

0606-4572.031 -01 Вставка.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
