Конкурс асов 3D-моделирования

"Проектирование отливки"

Челябинский институт путей сообщения

Кафедра строительное производство
Расчетно-графическая работа по дисциплине "Материаловедение"
На тему: "Проектирование отливки"
Челябинск 2017

Исходные данные: втулка зубчатая экскаватора; материал - 55Л; масса- 5,6 кг.; способ литья - литье в песчано-глинистой форме со степенью уплотнения не ниже 90 единиц.
В данной работе рассматривается и полностью рассчитываются все допуски размеров при выплавки детали с помощью поковки; рассчитываются в се элементы литниковой системы. Графически показаны: готовая деталь, чертеж втулки экскаватора со всеми допусками, эскиз модели втулки зубчатой экскаватора, эскиз литейной формы.
Содержание
1. Исходные данные
2. Ход работы
3. Графическая часть.(Чертежи) . ПЗ - 2 стр.

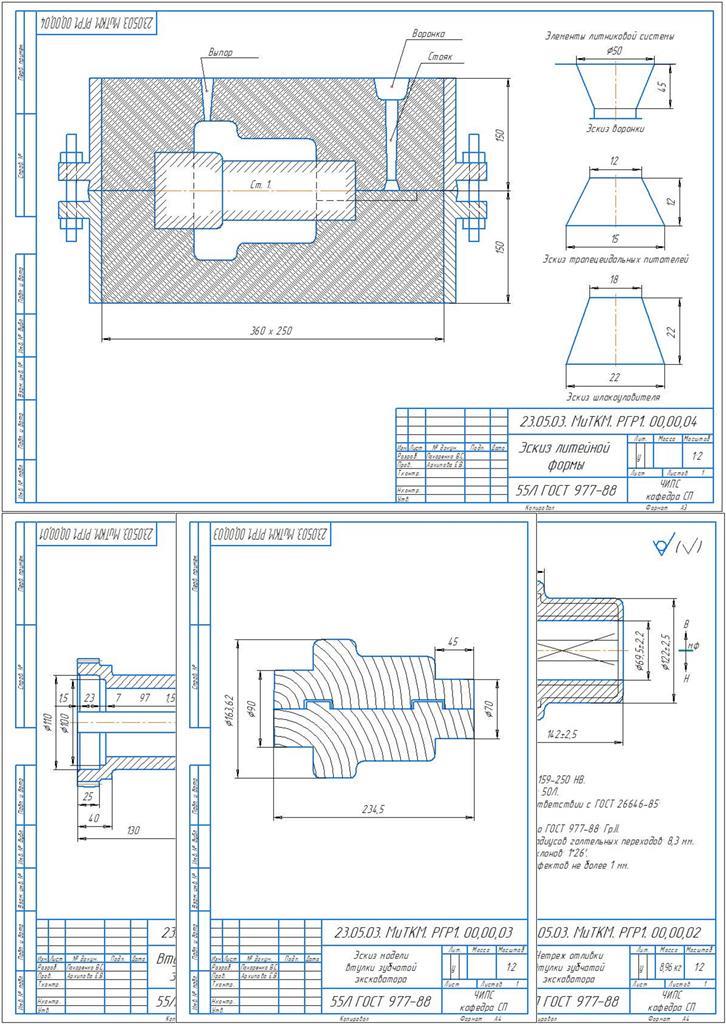

Состав: Втулка зубчатая экскаватора, чертеж втулки зубчатой экскаватора, эскиз модели втулки зубчатой экскаватора, эскиз модели литейной формы. Язык документа

Софт: КОМПАС-3D 12
