КОМПАС 3D 18

Проектирование технологии изготовления отливки

Уральский Федеральный Университет им. первого Президента России Б.Н. Ельцина
Институт Новых Материалов и Технологий
Кафедра Электронного Машиностроения
Курсовой проект по дисциплине "Технология конструкционных материалов"
На тему: "Проектирование технологии изготовления отливки"
Екатеринбург 2016

Материал отливки: чугун СЧ20 ГОСТ 1412-85
Деталь относится ко второй группе сложности и представляет из себя зубчатое колесо с 6 отверстиями 25 мм, углубление с обоих сторон в виде кольца и центральным отверстием 40 мм с канавкой под вал.

В данной работе назначаются допуски, припуски и формовочные уклоны для технологии изготовления отливки, а также рассчитываются размеры литниковой системы, стержня и опоки.

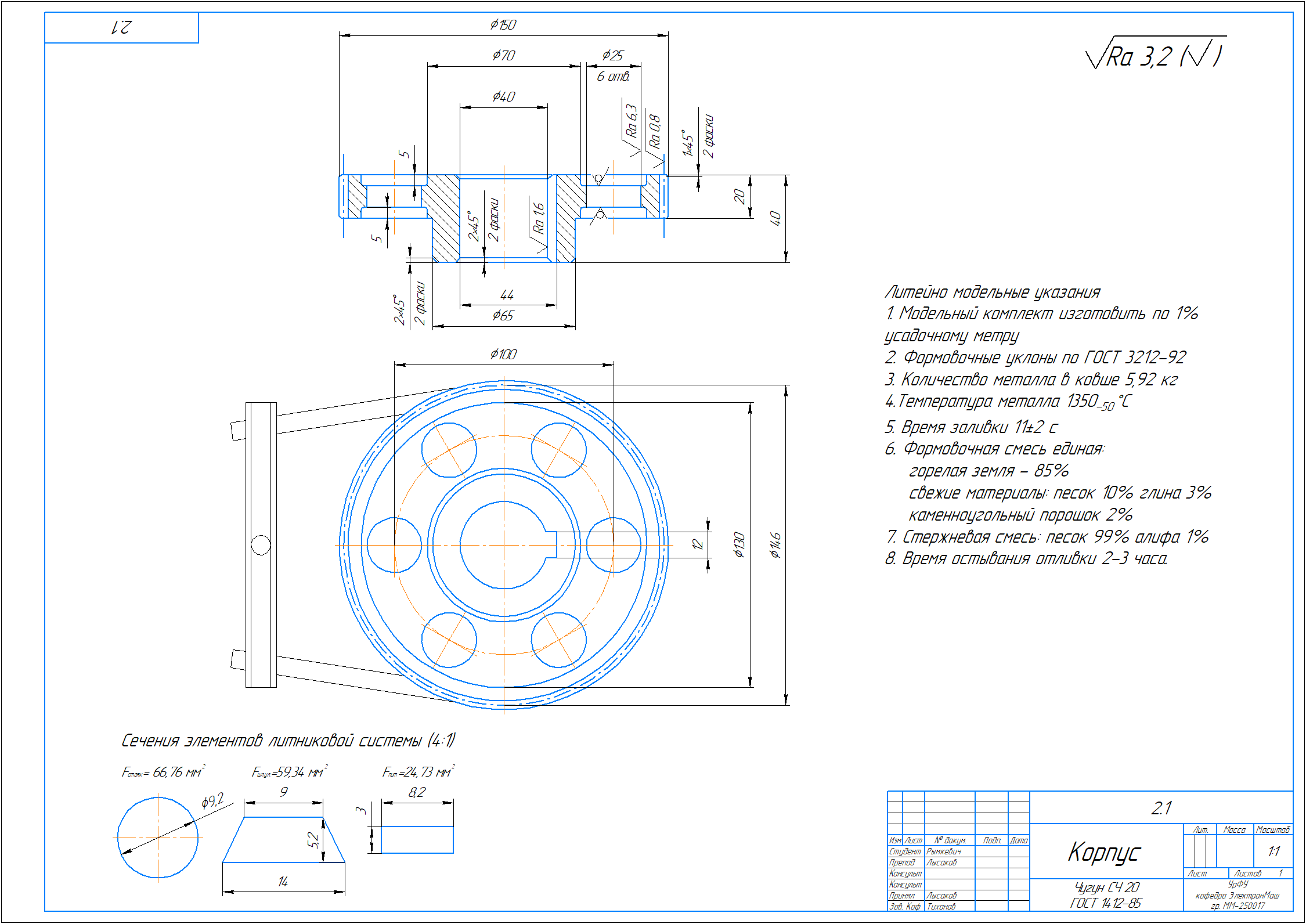

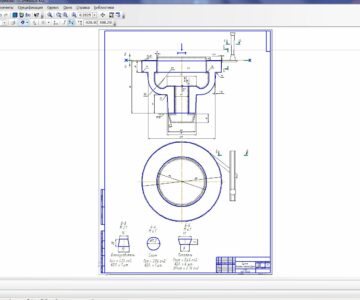

Графическая часть содержит два вида отливки детали с литниковой системой с указанием основных размеров.

Содержание
1. Характеристика материала
2. Очертания отливки
3. Положение отливки в форме
4. Допуски и припуски
5. Формовочный уклон
6, Литниковая система
7. Стержень. Опоки
8. Список литературы

Состав: Корпус, ПЗ (11 листов) Язык документа

Софт: КОМПАС-3D 16.1
