Разработка технологического процесса изготовления отливки

Уральский Федеральный Университет
Кафедра электронного машиностроения
Курсовой проект по дисциплине "Технология конструкционных материалов"
На тему: "Разработка технологического процесса изготовления отливки"
Екатеринбург 2016

Содержание
1. Характеристика материала детали…………………………………………………...…4
2. Эскиз детали и технологичность конструкции ………………………………………..5
3. Выбор способа формовки и ее разновидность…………………………………………6
4. Выбор положения отливки в форме и плоскости разъема модели и формы…………7
5. Припуски на механообработку…………………………..…………………………..8
6. Формовочные уклоны…………………………………………………………...………9
7. Галтели…………………………………………………………………………………..10
8. Выбор стержней…………………………………………………………………...……11
9. Конструкция и расчет литниковой системы……………………………………...…..12

Характеристика материала детали
Для изготовления отливки используем: Серый чугун СЧ25.
Вид поставки - отливки ГОСТ 1412-88.
Назначение – станины станков, салазки, зубчатые колеса, маховики, тормозные барабаны, диски сцепления, гидроцилиндры, гильзы, корпусы гидронасосов, золотников и клапанов среднего давления (до 80 кгс/см2).
Химический состав, %
Марка

С Si Мп S Р
% не более
СЧ25 3,2 - 3,4 1,4 – 2,2 0,7 – 1,0 0,15 0,2

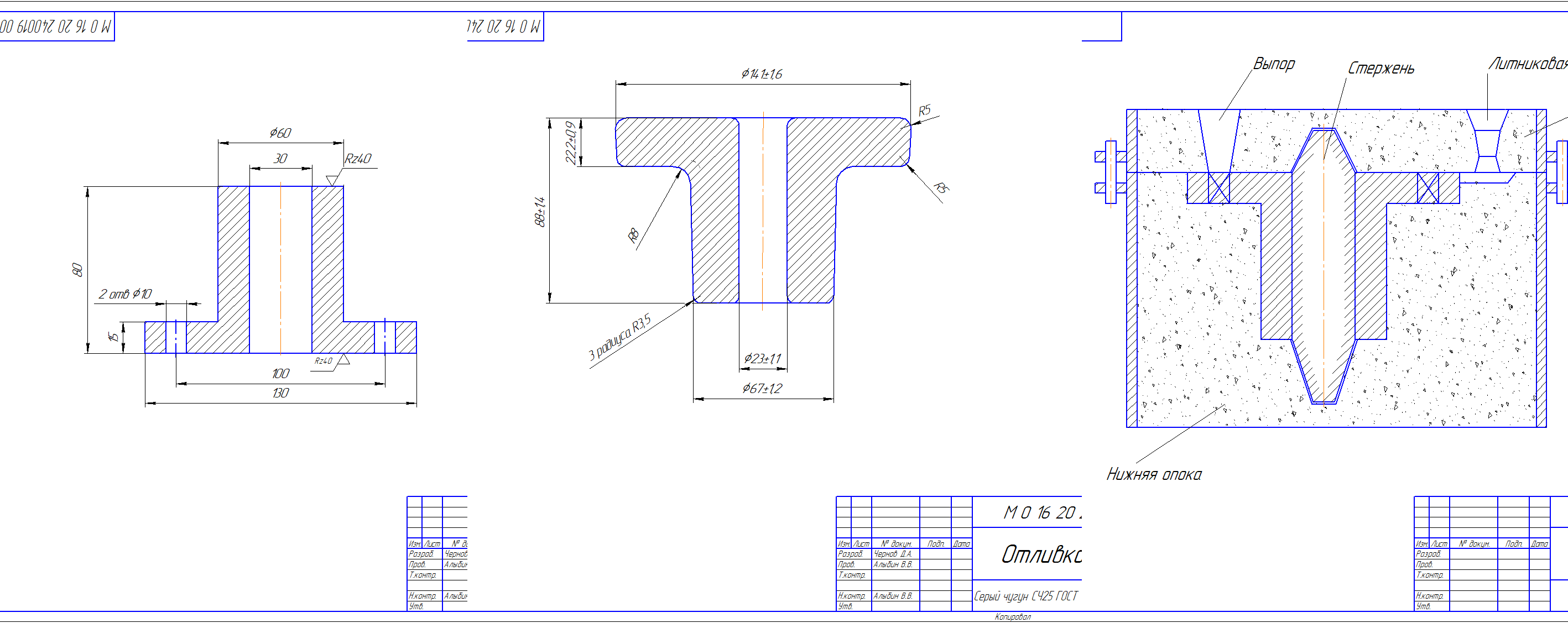

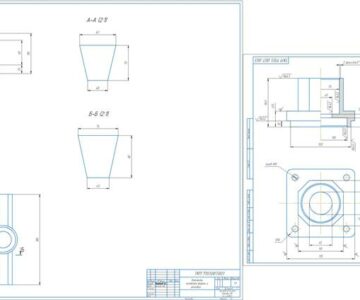

Состав: ПЗ, Фланец, Отливка, Литниковая система Язык документа

Софт: КОМПАС-3D 16

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Разработка технологического процесса изготовления отливки

Просмотр файлов
Chertezh_gotov.cdw
chertezh_otlivki.cdw
Poyasnitelnaya_zapiska.docx
litnikovaya_sistema.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
