Разработка конструкции узлов машины «Кантовальная машина модели 413»

Карагандинский Технический Университет
Кафедра НТМ
Курсовой проект по дисциплине «Оборудование литейных цехов»
На тему: Разработка конструкции узлов машины «Кантовальная машина модели 413»
Караганда 2020

Содержание

Введение
1 Описание общей конструкции кантовальной машины модели 413
2 Расчет параметров конструкции и узлов машины
3 Описание конструкции звеньев машины
4 Разработка указаний по экологии и охране труда
5 Разработка указаний по безопасной работе
Заключение
Список использованной литературы

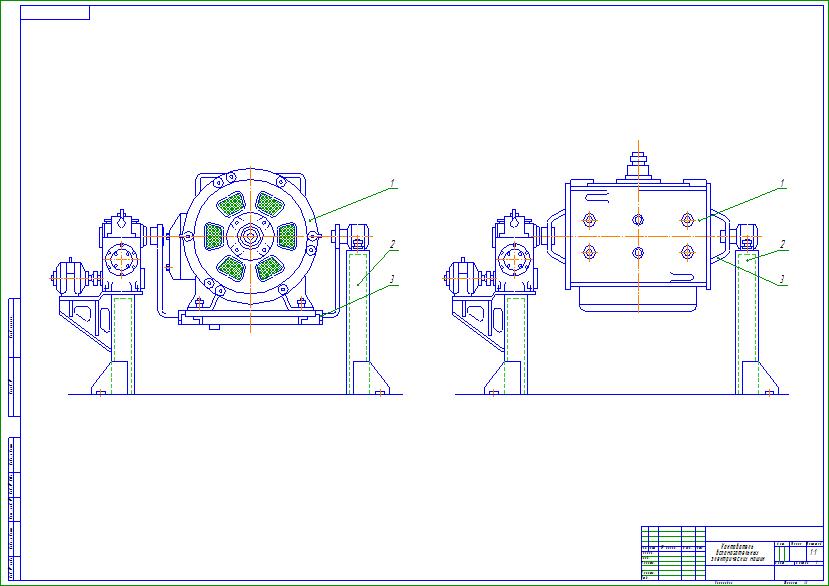

Приложение А. Общий вид кантовальной машины модели 413
Приложение Б. Узел машины

В  пояснительной записки представлены результаты расчета трехфазного асинхронного двигателя с короткозамкнутым ротором на мощность 45 кВт число полюсов равно 6, линейное напряжение сети: 380 В, частота питающей сети 50 Гц. С высотой оси вращения – 250мм, магнитопроводы ста-тора и ротора выполнены из стальной ленты, станина литая из чугуна, класс нагревостойкости изоляции F.
Выбор главных параметров:
Высота оси вращения h = 250 мм по данным П.Н.Аксенова.
Внутренний диаметр статора при 2p = 6 и kD = 0,72.
Внешний диаметр статора Da= 0,45 м по данным П.Н.Аксенова:
