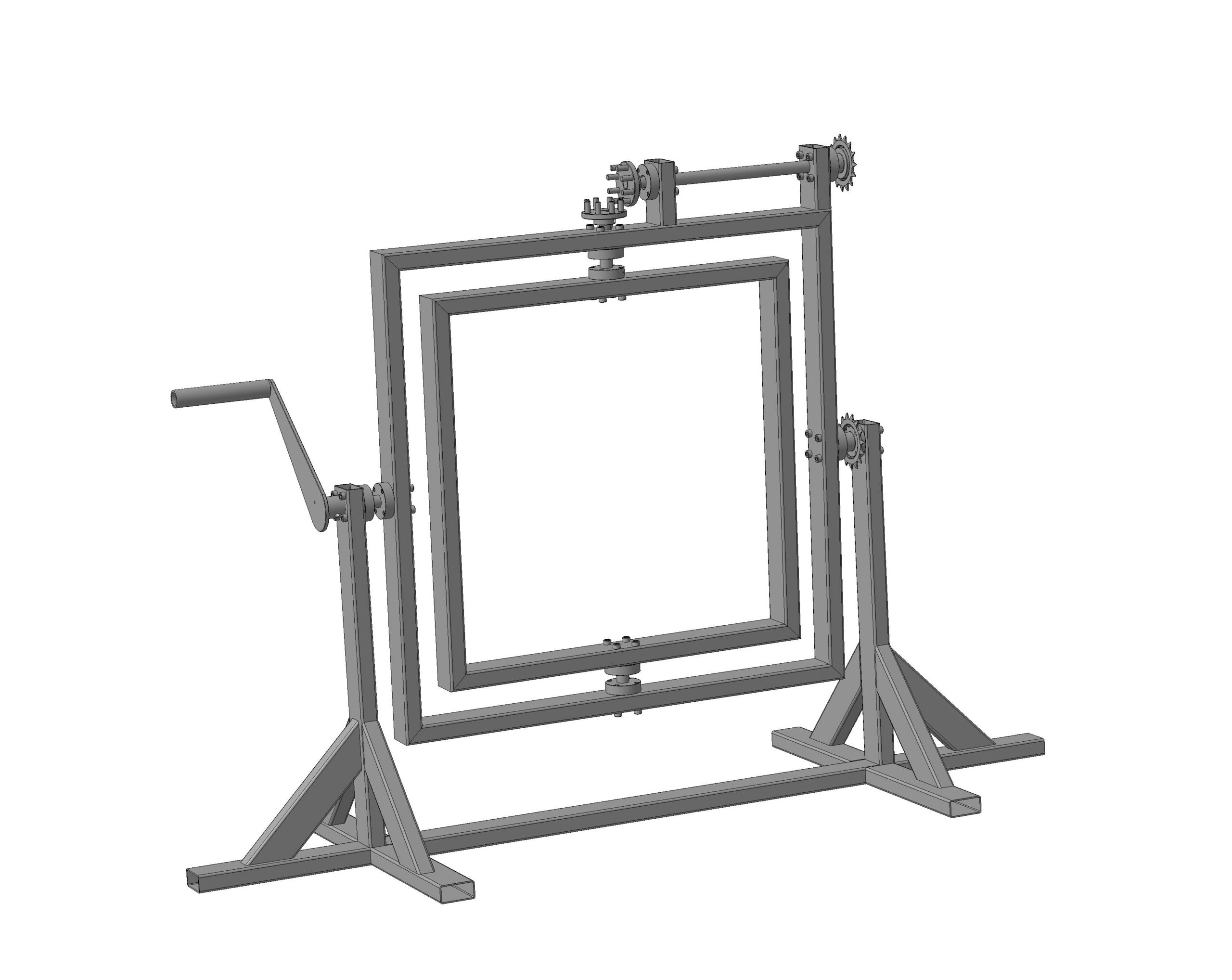

Станок для ротационной отливки

Станок предназначен для отливки пустотелых деталей во вращающейся в двух плоскостях прессформе, отливка производится из быстроотвердеваемых смол или металла. Применяется в модельных целях при мелкосерийном производстве. Вращение вручную. Станок был изготовлен и опробован, показал хорошее качество отливок, единственный момент, необходимо для привода внутренней рамки применять звезду с вдвое меньшим количеством зубьев, чем приводная, на модели это не учтено.Размеры внутренней рамки 400х400 мм. Прессформа во внутренней рамке крепится при помощи пластин, которые прикреплены к внутренней рамке(на модели не показаны,поскольку тип крепления и размеры пластин зависят от применяемой формы). Прессформа должна находиться в центре рамки.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 14

Файлы:
лапы.m3d
Втулка звездочки.m3d
рамка наружная.m3d
Сборка 2.a3d
Рамка внутренняя боковая.m3d
Рамка внутренняя верх.m3d
вал опорный короткий.m3d
Сборка.a3d
Звездочка.m3d
Раскос.m3d
обойма подшипника.m3d
Опора.m3d
ось длинная.m3d
рамка наружная низ.m3d
ручка.m3d
Втулка звездочки стоящая.m3d
Опора глухая.m3d
Пластина ручки.m3d
шестерня пальцевая.m3d
втулка ручки.m3d
основание.m3d
Опора вала.m3d
палец.m3d
вал опорный.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Bakae
Дата: 2019-04-25
Просмотры: 2293
