КОМПАС 3D 18

Технология отливки детали "Крышка сквозная"

Институт инженерно-педагогического образования
Кафедра металлургии, сварочного производства и методики профессионального образования
Тема курсового проекта: Технология изготовления отливки «Крышка сквозная»
Екатеринбург 2018

По заданным техническим требованиям к отливке, её геометрическим характеристикам и объему производства, определить оптимальные параметры технологического процесса её изготовления:
 определить припуски на механическую обработку;
 определить положение отливки в форме при заливке;
 определить разъем формы;
 выбрать и рассчитать литниковую систему;
 спроектировать модельные плиты;
 рассчитать высоту наполняющей рамки;
 рассчитать массу груза;
 контроль качества отливок.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 РАЗРАБОТКА ЧЕРТЕЖА ОТЛИВКИ 5
1.1 Описание детали 5
1.2 Поверхность разъема модели и формы 5
1.3 Элементы детали, которые не выполняются в отливку 5
1.4 Припуски на механическую обработку 5
2 РАЗРАБОТКА КОНСТРУКЦИИ МОДЕЛЕЙ 7
3 ПРОЕКТИРОВАНИЕ МОДЕЛЬНЫХ ПЛИТ 8
4 РАСЧЁТ ЛИТНИКОВОЙ СИСТЕМЫ 9
5 РАСЧЕТ ВЫСОТЫ НАПОЛНЯЮЩЕЙ РАМКИ 12
6 ФОРМОВКА 13
6.1 Средства и оборудование для изготовления форм 13
6.2 Состав и свойства формовочной смеси 13
6.3 Составление форм 13
7 РАСЧЕТ МАССЫ ГРУЗА 14
8 ЗАЛИВКА ФОРМЫ 16
9 ОХЛАЖДЕНИЕ ОТЛИВОК 18
10 ФИНИШНАЯ ОБРАБОТКА ОТЛИВОК 22
10.1 Технологическая схема выбивки отливок из формы 22
10.2 Обрубка и очистка отливок 23
11 КОНТРОЛЬ КАЧЕСТВА ОТЛИВОК 24
ЗАКЛЮЧЕНИЕ 27
СПИСОК ЛИТЕРАТУРЫ 28

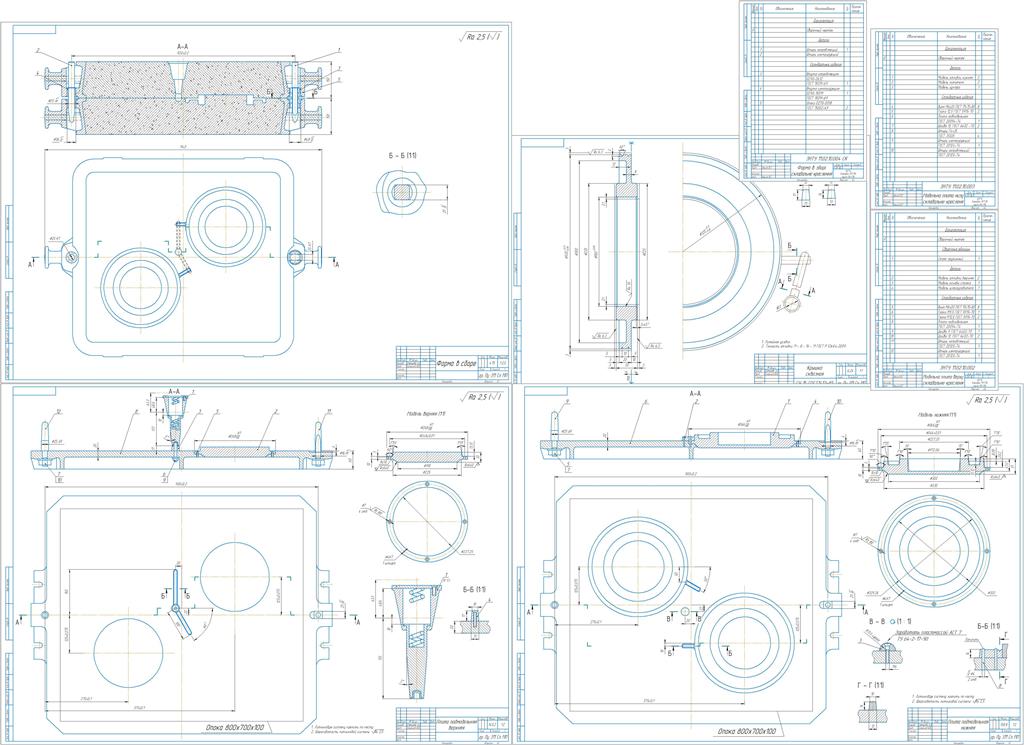

Состав: Форма в сборе (СБ), плита верхняя (СБ), плита нижняя (СБ), Деталировка (Крышка сквозная), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Промышленность / Металлургия / Литейное производство и пресс-формы / Технология отливки детали "Крышка сквозная"

Крышка сквозная ПЗ.docx
Крышка сквозная.cdw
Крышка сквозная.jpg
Плита верхняя.cdw
Плита верхняя.spw
Плита нижняя.cdw
Плита нижняя.spw
Форма в сборе.cdw
Форма в сборе.spw
