Установка для заливки (гуммирования) металлических труб полиуретаном

Установка предназначена для гуммирования металлических труб полиуретаном изнутри. Для обеспечения износостойкости к абразивному износу. Металлическая труба с фланцами закрепляется между двумя платформами (подачи и привода). Платформа привода вращает трубу, а через платформу подачи заливается полиуретан. Полиуретан в горячем виде перед заливкой находится в жидком состоянии. Из емкости или с помощью заливочной машины (из шланга) полиуретан подается в трубу через платформу подачи (жижа заливается прям в трубу 219 диаметра) Материал, за счет вращения равномерно покрывает трубу. В архиве полный комплект документации.

Состав: Сборочные чертежи с деталировкой

Софт: КОМПАС-3D 20

Файлы:

Каталог
Промышленность
Металлургия
Литейное производство и пресс-формы
Установка для заливки (гуммирования) металлических труб полиуретаном

РУ 1200.800.800.02.04.00.000 СП - Полка редуктора.spw

РУ 1200.800.800.01.01.00.004 - Косынка 1.cdw

РУ 1200.800.800.01.01.02.000 СП - Колесо в сборе.spw

РУ 1200.800.800.01.01.01.000 СБ - Крепление колеса Сборочный чертеж.cdw

РУ 1200.800.800.01.01.00.003 - Замок колеса.cdw

РУ 1200.800.800.01.01.01.001 - Опора колеса.cdw

РУ 1200.800.800.01.00.00.000 СП - Платформа подачи.spw

РУ 1200.800.800.01.01.01.000 СП - Крепление колеса.spw

Крышка подшипника подачи.cdw

РУ 1200.800.800.02.02.00.000 СБ - Корпус подшипника в сборе Сборочный чертеж.cdw

РУ 1200.800.800.02.04.00.004 - Втулка шарнира.cdw

РУ 1200.800.800.02.00.00.007 - Шкив ведущий 1.cdw

РУ 1200.800.800.01.03.00.000 СБ - Труба подачи в сборе Сборочный чертеж.cdw

РУ 1200.800.800.01.00.00.002 - Втулка стопорная.cdw

РУ 1200.800.800.02.03.00.001 - Фланец 1.cdw

РУ 1200.800.800.01.01.02.002 - Ось колеса.cdw

РУ 1200.800.800.02.00.00.005 - Винт натяжной.cdw

РУ 1200.800.800.02.04.00.000 СБ - Полка редуктора Сборочный чертеж.cdw

РУ 1200.800.800.01.03.00.001 - Втулка посадочная.cdw

РУ 1200.800.800.02.04.00.003 - Ось шарнира.cdw

РУ 1200.800.800.01.02.00.000 СП - Корпус подшипника в сборе.spw

РУ 1200.800.800.01.02.00.000 СБ - Корпус подшипника в сборе Сборочный чертеж.cdw

РУ 1200.800.800.02.00.00.000 СБ - Платформа привода Сборочный чертеж.cdw

РУ 1200.800.800.02.04.00.001 - Втулка резьбовая.cdw

РУ 1200.800.800.02.00.00.002 - Втулка стопорная.cdw

РУ 1200.800.800.02.05.00.000 СП - Полка двигателя.spw

РУ 1200.800.800.02.00.00.004 - Шкив ведомый.cdw

РУ 1200.800.800.01.01.00.000 СБ - Рама платформы Сборочный чертеж.cdw

РУ 1200.800.800.01.01.02.000 СБ - Колесо в сборе Сборочный чертеж.cdw

РУ 1200.800.800.02.02.00.004 - Косынка корпуса подшипника.cdw

РУ 1200.800.800.02.02.00.002 - Корпус подшипника.cdw

РУ 1200.800.800.01.02.00.001 - Стенка корпуса подшипника.cdw

РУ 1200.800.800.02.02.00.000 СП - Корпус подшипника в сборе.spw

РУ 1200.800.800.02.03.00.002 - Втулка посадочная.cdw

РУ 1200.800.800.01.03.00.002 - Фланец Ду200.cdw

РУ 1200.800.800.02.00.00.003 - Шкив ведущий.cdw

РУ 1200.800.800.02.00.00.001 - Крышка корпуса подшипника.cdw

Крышка подшипника привода.cdw

РУ 1200.800.800.02.02.00.001 - Стенка корпуса подшипника.cdw

РУ 1200.800.800.02.00.00.006 - Шкив ведомый 1.cdw

РУ 1200.800.800.02.03.00.000 СБ - Вал привода в сборе Сборочный чертеж.cdw

РУ 1200.800.800.01.03.00.000 СП - Труба подачи в сборе.spw

РУ 1200.800.800.01.01.00.000 СП - Рама платформы.spw

РУ 1200.800.800.01.01.02.001 - Колесо.cdw

РУ 1200.800.800.02.03.00.000 СП - Вал привода в сборе.spw

РУ 1200.800.800.01.02.00.002 - Корпус подшипника.cdw

РУ 1200.800.800.02.00.00.006 - Втулка передающая.cdw

РУ 1200.800.800.01.00.00.000 СБ - Платформа подачи Сборочный чертеж.cdw

РУ 1200.800.800.02.02.00.003 - Стенка корпуса подшипника.cdw

РУ 1200.800.800.02.00.00.000 СП - Платформа привода.spw

РУ 1200.800.800.01.00.00.001 - Крышка корпуса подшипника.cdw

РУ 1200.800.800.02.05.00.000 СБ - Полка двигателя Сборочный чертеж.cdw

РУ 1200.800.800.02.03.00.003 - Вал ведомый.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Рейтинг: 150

Софт: NX 11

Состав: 3D сборка NX11, Parasolid 8.0,

271

Форма для заливки бордюра

Рейтинг: 30

Софт: SolidWorks 14

Состав: 3D Сборка, модели

107

1887

Центробежная заливка баббита

Рейтинг: 50

Софт: AutoCAD LT 2015

Состав: Ствол дымовой трубы 30 м., Осн

Металлическая дымовая труба Д900 Н30000

Рейтинг: 20

Софт: AutoCAD 2004

Состав: Фундамент Ф-1; Металлическая р

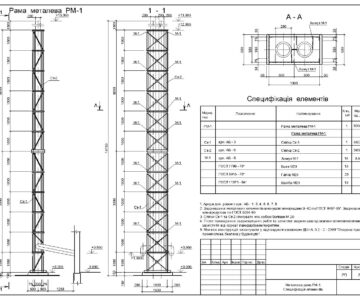

Металлическая рама под дымовую трубу
