Ижгту , Кафедра «Автомобили и металлообрабатывающее оборудование» , по дисциплине «Проектирование заготовок и производство заготовок в машиностроении» ,
Самостоятельная работа на тему: Выбор способа производства и проектирования чертежа поковки детали - зубчатое колесо вертикально-сверлильного станка 2А135 , 2024
Зубчатое колесо из коробки скоростей станка 2А135

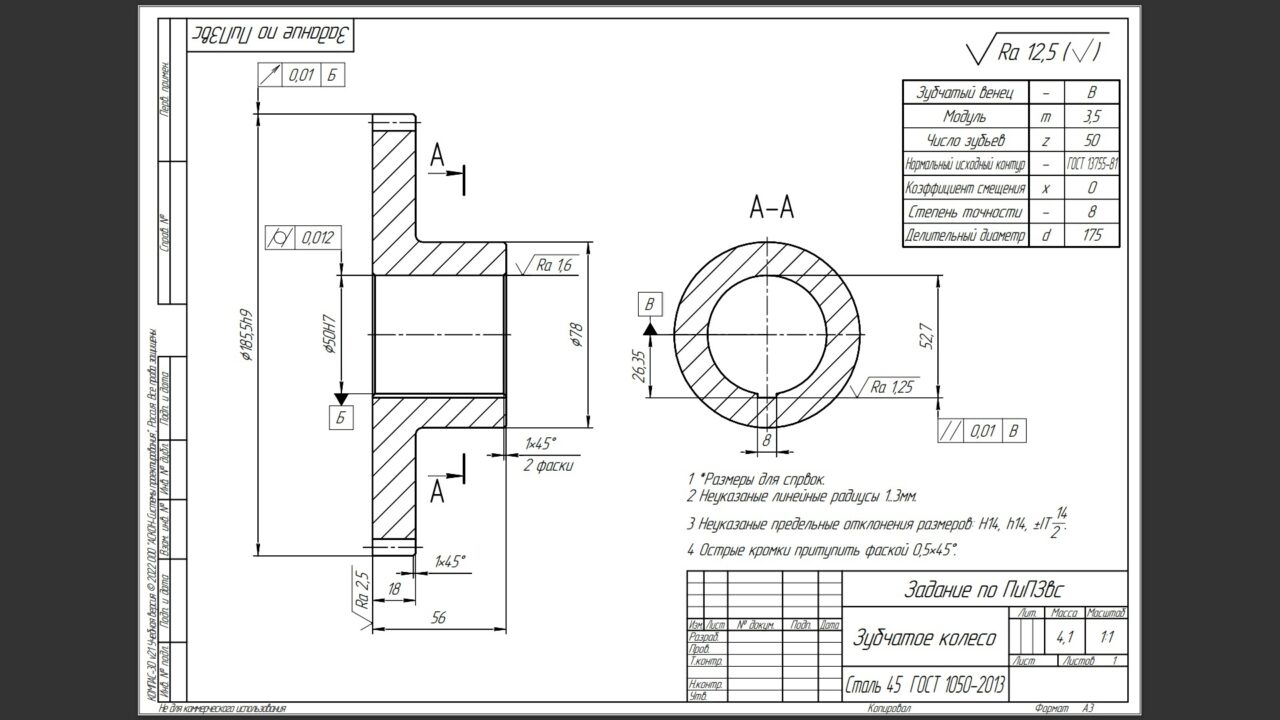

Исходные данные: рабочий чертеж детали станка.
Объект выполнения задания из сборочного чертежа коробки скоростей вертикально-сверлильного станка 2А135, зубчатое колесо:
1. модуль m=3,5;
2. количество зубьев Z=50;
3. делительный диаметр d=175 мм;
4. основной диаметр dв=166,25 мм.
Марка стали: Сталь 45 ГОСТ 1050-2013.
Класс: конструкционная нелегированная сталь.
Содержание
Введение 3
1.Описание назначения и конструкция детали 4
2. Выбор способа получения заготовки 5
2.1 Ориентировочный этап выбора способа производства заготовки 5
2.2 Уточняющий этап выбора способа производства заготовки 6
2.4. Сопоставительный этап выбора 6
2.6. Вывод о выборе предпочтительного способа 7

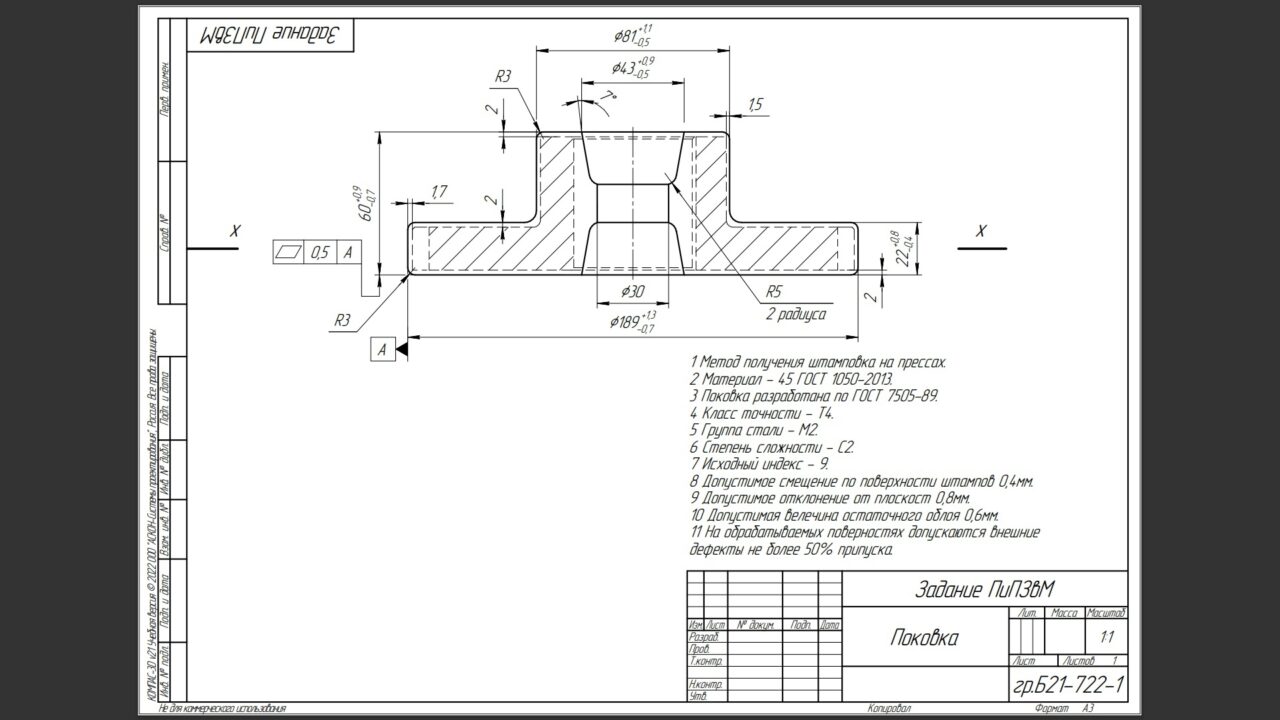

3. Разработка чертежа поковки 8
3.1. Расчет поковки 8
Список литературы 13
Приложение 14
