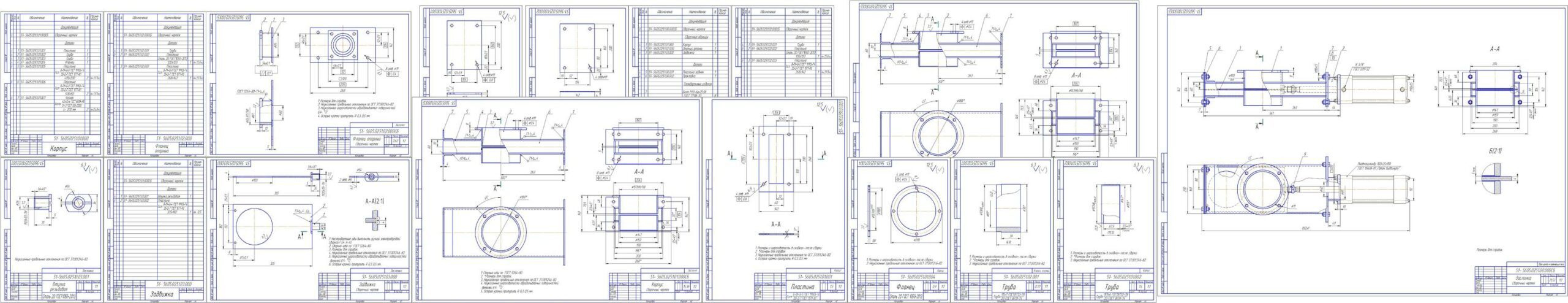

Заслонка используется для открывания и перекрывания потока шамота из бункера. Перемещение задвижки осуществляется с помощью стандартного пневмоцилиндра с рабочим ходом 150 мм.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Литейное производство и пресс-формы -
- Заслонка под сброс шамота
Заслонка под сброс шамота
0
35
379
0
0
100
Сообщить о проблеме
Автор
артур мингалеев
Дата
15.05.2017
Язык
Русский
Состав
Сборочный чертёж (СБ), Деталировка( втулка резьбовая, корпус, Пластина корпуса, опорный фланец, опорный фланец, крышка, прокладка, задвижка, труба корпуса 1,2 ,фланец) , Спецификация.
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Втулка резьбовая.cdw
-
Пластина корпуса.cdw
-
СБ.cdw
-
-
Спецификация сбr.spw
-
Труба Опорного фланца.cdw
-
Труба корпуса 1.cdw
-
Труба корпуса2.cdw
-
Фланец.cdw
-
задвижка.cdw
-
задвижка спец.spw
-
корпус.cdw
-
корпус.spw
-
крышка.cdw
-
опорный фланец.spw
-
пластина задняя.cdw
-
прокладка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
