Клапан шиберный под сброс бентонита

Клапан шиберный используется для перекрытия потока сыпучих материалов из бункера. Клапан устанавливается между двумя фланцами и зажимается стяжками, при этом уплотнение поз. 7 прижимает диск поз. 2. Рабочий ход диска 90°.

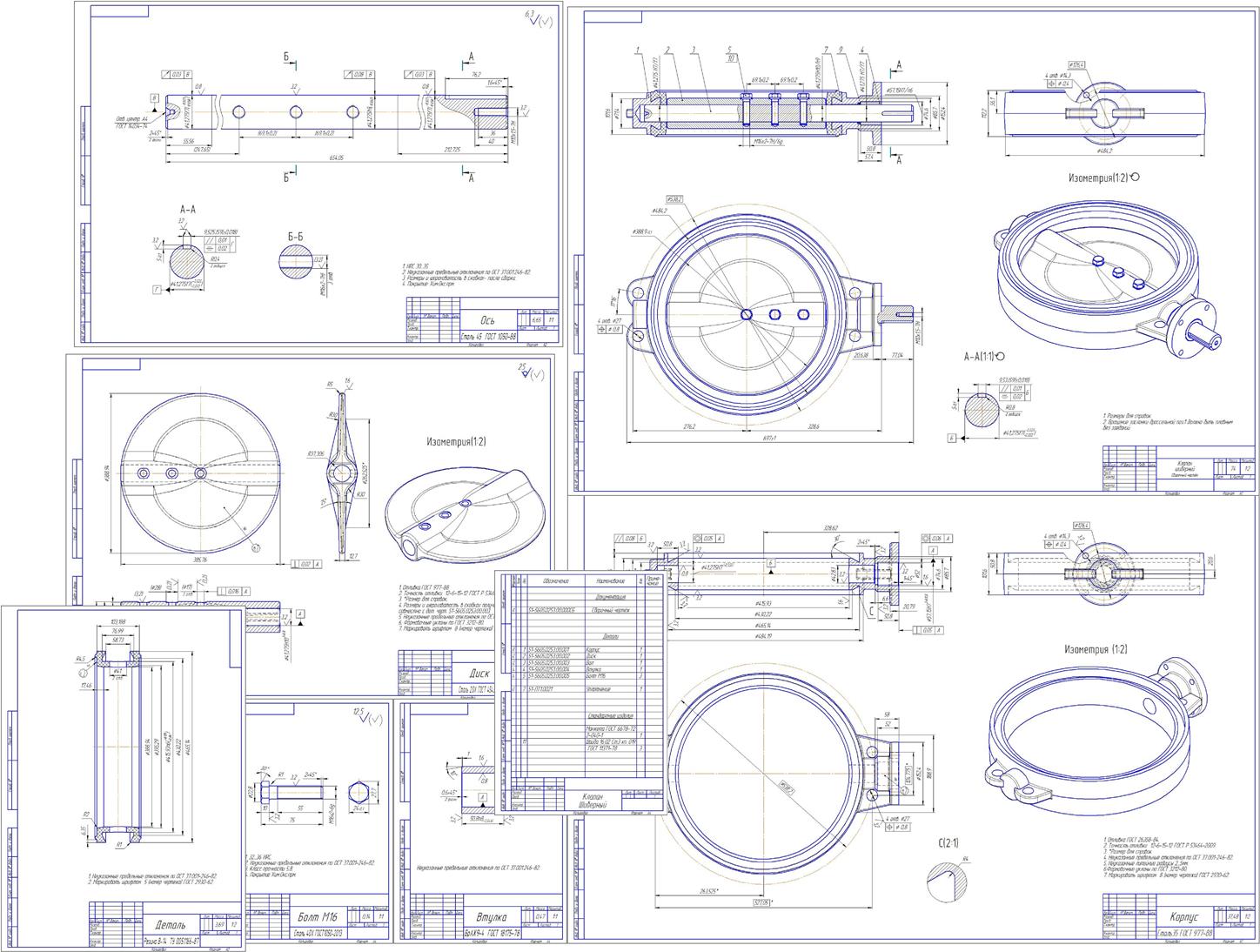

Состав: Сборочный чертёж (СБ), Деталировка ( корпус, ось, диск, втулка, уплотнение, болт нестандартный), Спецификация

Софт: КОМПАС-3D 16.0.9

Сайт: www

Файлы:
корпус.cdw
уплотнение.cdw
втулка.cdw
диск .cdw
ось.cdw
болт нестандартный.cdw
Спецификация.spw
сборочный чертеж.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
