3d модель штампа для изготовления детали "Корпус подшипника" роликового конвейера из стального листа

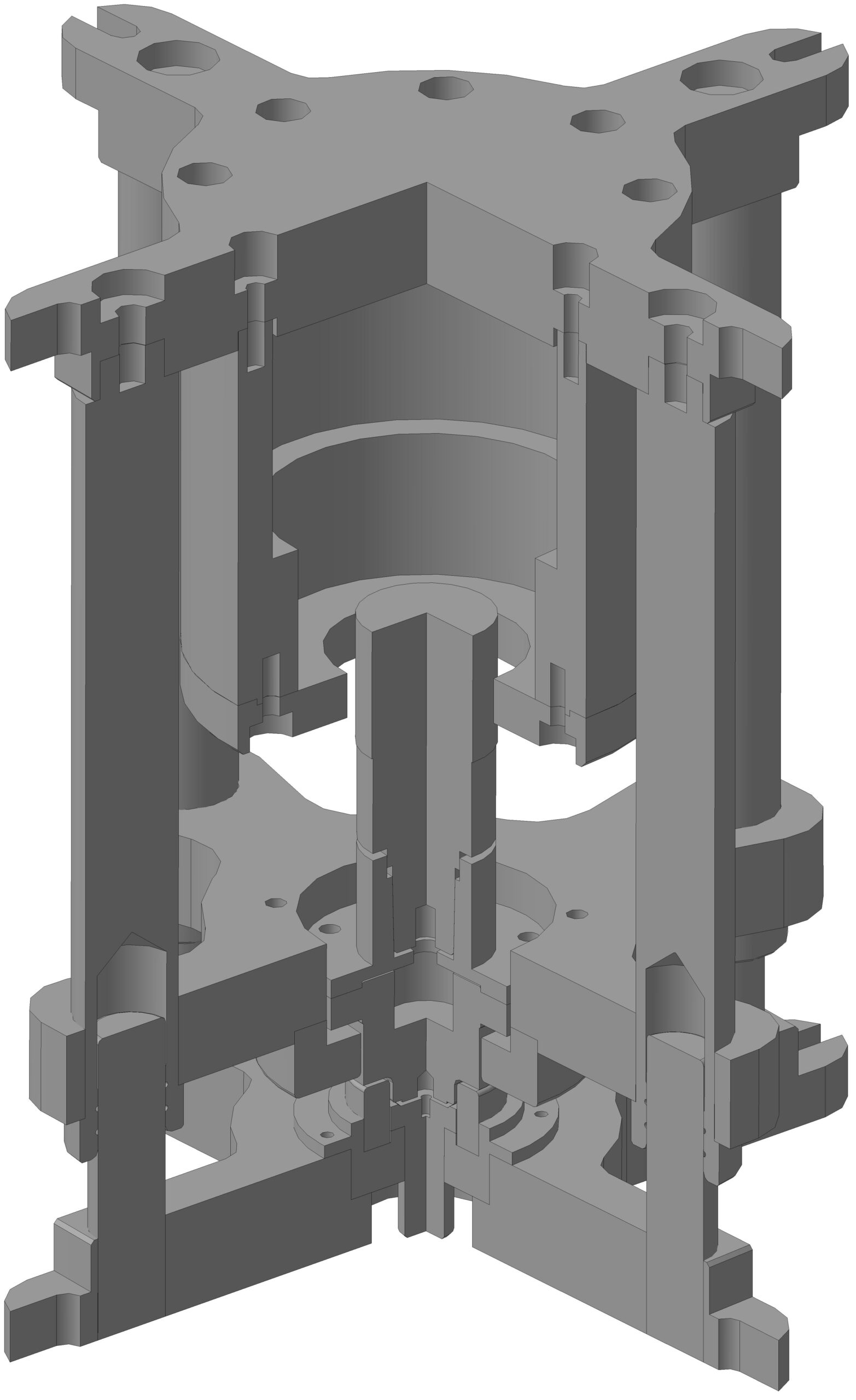

3d модель штампа для изготовления детали "Корпус подшипника" роликового конвейера. В штамп подается стальной листовой материал, которому под действием прилагаемого усилия придается корытообразная форма с одновременной вырубкой из листа. Данная заготовка предназначена для запрессовывания в нее стандартного подшипника. С установленным подшипником и осью вращения изделие применяется в роликовых ленточных конвейерах.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / 3d модель штампа для изготовления детали "Корпус подшипника" роликового конвейера из стального листа

шток.m3d
втулка 2.m3d
втулка.m3d
выталкиватель.m3d
колонка.m3d
кольцо отбортовачное.m3d
КРЫШКА.m3d
матрица.m3d
Матрицедержатель.m3d
переходник.m3d
ПЛИТА ВЕРХНЯЯ.m3d
плита нижняя.m3d
плита.m3d
пуансон.m3d
СТАКАН.m3d
цилиндр.m3d
штамп низ.a3d
штамп.a3d
штамп.a3d.bak
