В штамп подается стальной лист толщиной 3 мм. После приложения усилия прессования штамп изгибает стальной лист и вырубает отверстия в нужных местах. Деталь может применяться в качестве кранштейна.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -

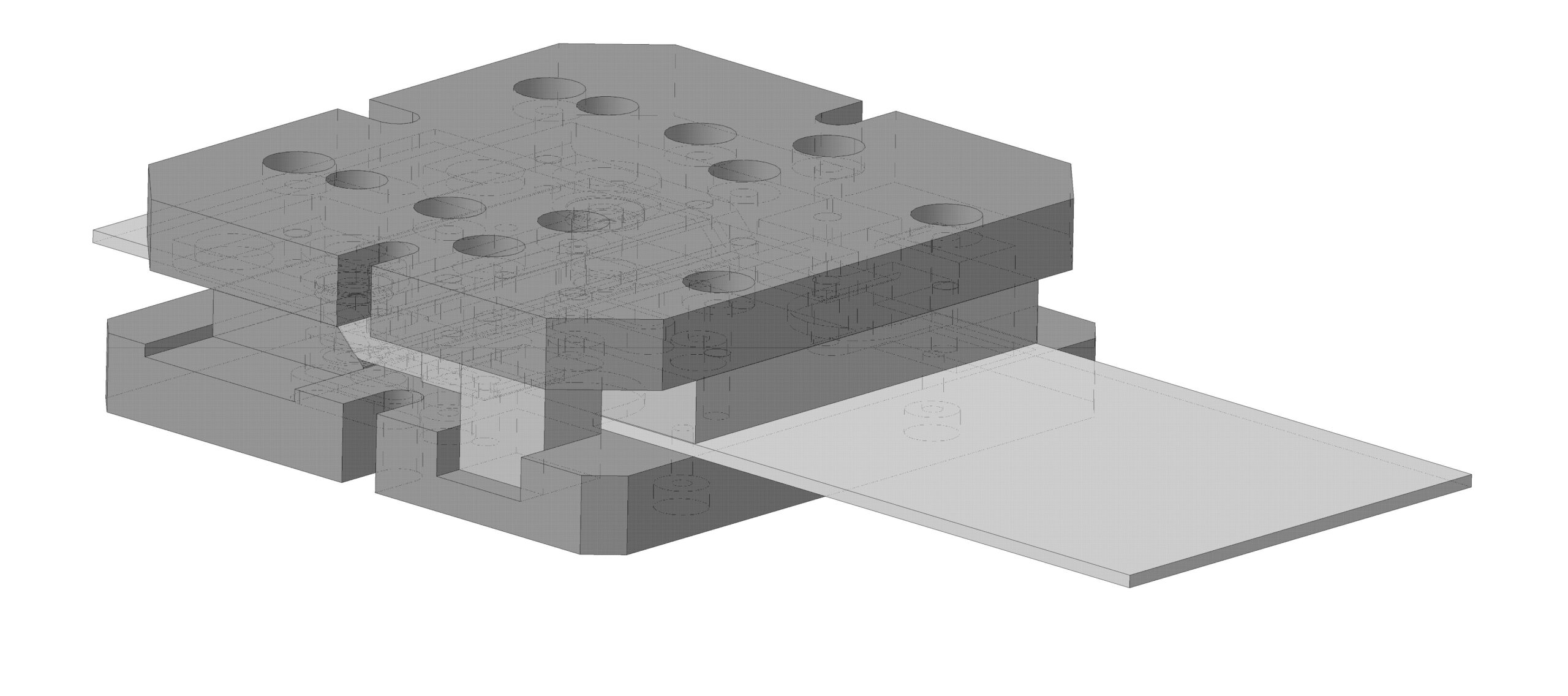

- 3D модель штампа для одновременной вырубки отверстий и придания радиуса гиба из стального листа
3D модель штампа для одновременной вырубки отверстий и придания радиуса гиба из стального листа
0
16
842
5
0
60
Сообщить о проблеме
Автор
yurbasic
Дата
23.11.2017
Язык
Русский
Состав
3D Сборка + Чертеж
Софт
КОМПАС-3D 13 SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
Втулка.m3d
-
Плита нижняя.m3d
-
Плита промежуточная.m3d
-
Полуматрица.m3d
-
Пуансон.m3d
-
Штамп Ш 270.00.jpg
-
пластина 2.m3d
-
плита верхняя.m3d
-
плита опорная.m3d
-
упор 2.m3d
-
упор 3.m3d
-
штамп ш270.a3d
-
штамп ш270.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
