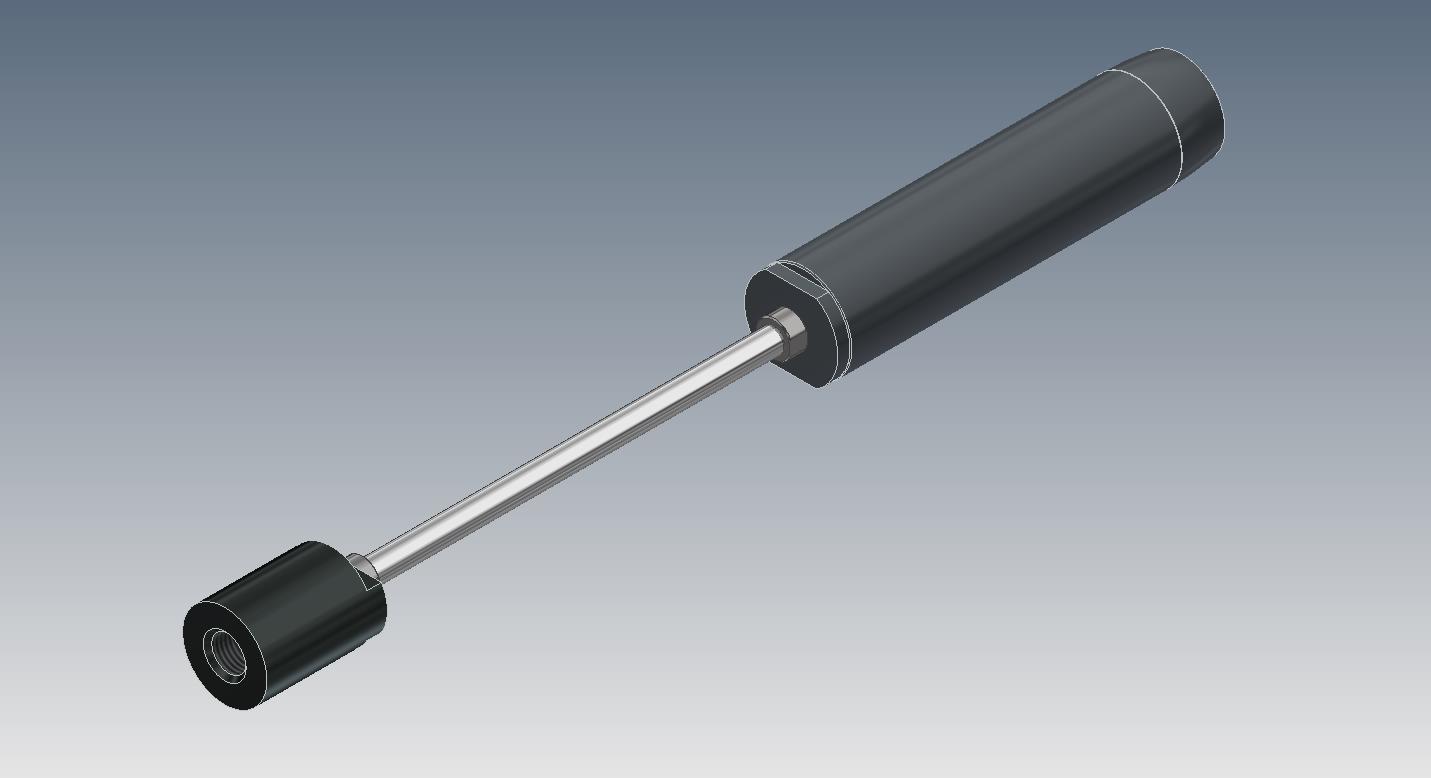

Дорновое приспособление для гибки отводов д89х5

Приспособление предназначено для гибки отводов из стальных труб диаметром 89 мм и толщиной стенки 5 мм .
Устанавливается на трубогибочные станки. Выставляется по канавке у основания сферы. Она должна находиться в месте начала гиба. Дорн предотвращает смятие отвода при гибке и образование складок.

Состав: 3D Модель, Сборочный чертеж СБ, спецификация, деталировка

Софт: Autodesk Inventor 2021

Файлы:
Дорн 89х5 R200/
Дорн 89х5 R200/Библиотеки/
Дорн 89х5 R200/Библиотеки/ru-RU/
Дорн 89х5 R200/Библиотеки/ru-RU/Nut GOST ISO 4032-2014/
Дорн 89х5 R200/Библиотеки/ru-RU/Nut GOST ISO 4032-2014/M20-6H ГОСТ ISO 4032-2014.ipt
Дорн 89х5 R200/Чертежи/
Дорн 89х5 R200/Чертежи/Штанга ВРНЦ 300000.167.00.002.dwg
Дорн 89х5 R200/Чертежи/Дорновое присп_ Ø89х5 ВРНЦ 300000.167.00.000 СБ.dwg
Дорн 89х5 R200/Чертежи/Переходник ВРНЦ 300000.167.00.003.dwg
Дорн 89х5 R200/Чертежи/Дорновое приспособление для отвода Ø89х5 R200 ВРНЦ 300000.167.00.000 СБ.xls
Дорн 89х5 R200/Чертежи/Дорн парам_ Ø89х5 ВРНЦ 300000.167.00.001.dwg
Дорн 89х5 R200/Модели/
Дорн 89х5 R200/Модели/Переходник.ipt
Дорн 89х5 R200/Модели/Штанга.ipt
Дорн 89х5 R200/Модели/OldVersions/
Дорн 89х5 R200/Модели/OldVersions/Дорновое приспособление для колен 89х5.0004.iam
Дорн 89х5 R200/Модели/Гайка М20х2,5.ipt
Дорн 89х5 R200/Модели/Дорн Ø89х5.ipt
Дорн 89х5 R200/Модели/Дорновое приспособление для колен 89х5.iam
Дорн 89х5 R200/Модели/Step/
Дорн 89х5 R200/Модели/Step/Дорновое приспособление для колен 89х5.stp
Дорн 89х5 R200/Дорновое приспособление для колен 89х5.jpg
