Клепальник для работы с полупустотелыми заклепками

Клепальник. Используется для создания заклепочного соединения.
Существующие проставки можно менять, тем самым универсализируя приспособление.
Использование заклепок в основном для создания не разборной оси в соединении деталей типа скоба.

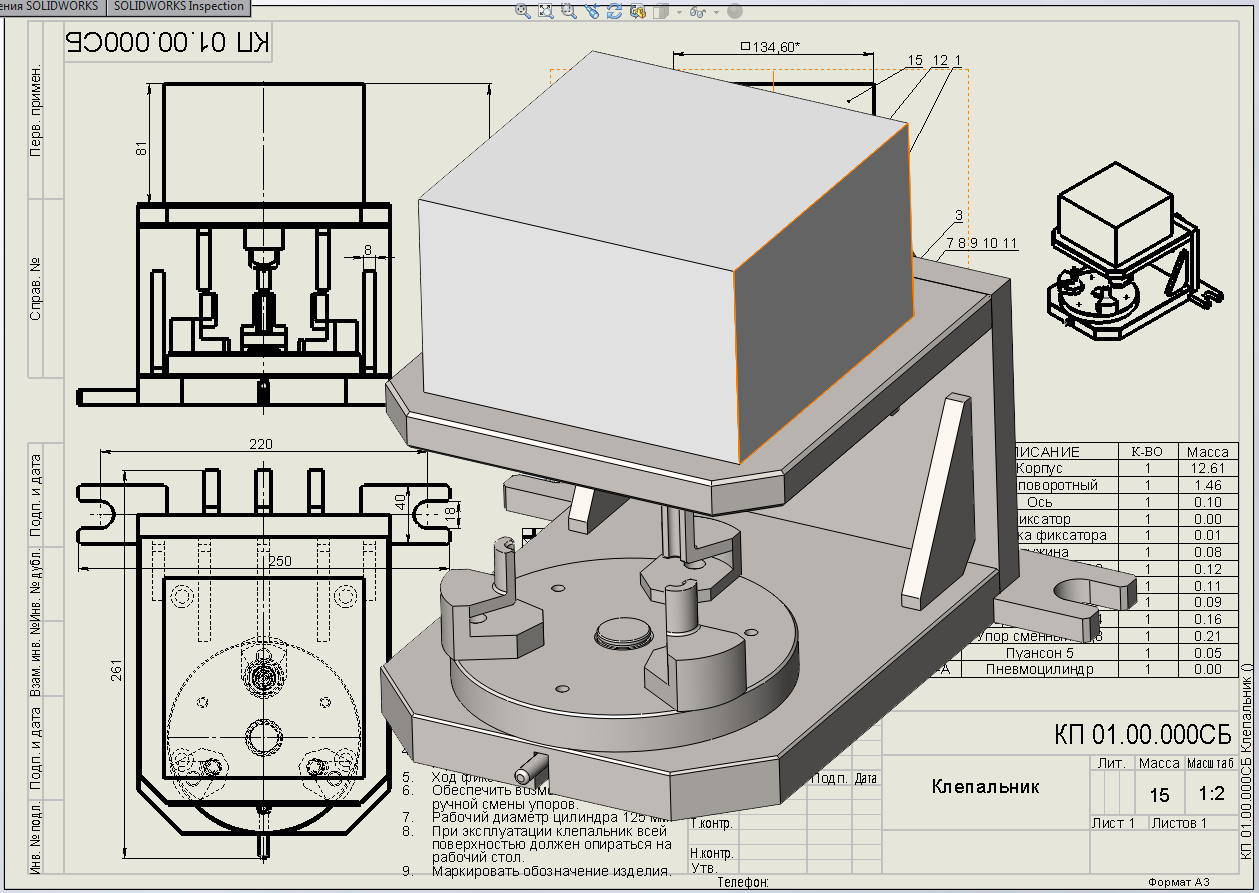

Состав: 3D-модели, Сборочный чертеж, детали, спецификация на листе сборочного чертежа

Софт: SolidWorks 2015

Файлы:
клепальник/
клепальник/Пневмоцилиндр FESTO ADN-125-50-I-P-A.SLDPRT
клепальник/Клепальник-Статический анализ 1-Результаты-Напряжение1.analysis.jpg
клепальник/КП 01.00.000СБ Клепальник.SLDDRW
клепальник/КП 01.01.001 Опора.SLDDRW
клепальник/КП 01.00.008 Упор сменный 36,5.SLDDRW
клепальник/КП 01.00.007 Упор сменный 35,3.SLDDRW
клепальник/КП 01.01.004 Косынка центральная.SLDDRW
клепальник/Упор сменный 35,3.SLDPRT
клепальник/КП 01.00.010 Упор сменный 29,4.SLDDRW
клепальник/Верхняя плита.SLDPRT
клепальник/Фиксатор.SLDPRT
клепальник/КП 01.00.002 Стол поворотный.SLDDRW
клепальник/КП 01.01.000СБ Корпус.SLDDRW
клепальник/Ребро.SLDPRT
клепальник/Косынка центральная.SLDPRT
клепальник/Опора.SLDPRT
клепальник/Клепальник.SLDASM
клепальник/Задняя стенка.SLDPRT
клепальник/Платик крепежный.SLDPRT
клепальник/Упор сменный 21,8.SLDPRT
клепальник/Ось.SLDPRT
клепальник/напряжение.sldprt
клепальник/Упор сменный 36,5.SLDPRT
клепальник/КП 01.01.003 Задняя стенка.SLDDRW
клепальник/КП 01.01.002 Верхняя плита.SLDDRW
клепальник/Пружина для SW/
клепальник/Пружина для SW/Пружина сжатия.SLDPRT
клепальник/Пружина для SW/Описание.doc
клепальник/Пружина для SW/swxJRNL.swj
клепальник/Пружина для SW/Thumbs.db
клепальник/Пружина для SW/Пружина сжатия.SLDDRW
клепальник/КП 01.00.011 Упор сменный 21,8.SLDDRW
клепальник/Упор сменный 29,4.SLDPRT
клепальник/КП 01.00.009 Упор сменный 40.SLDDRW
клепальник/КП 01.01.005 Ребро.SLDDRW
клепальник/КП 01.00.004 Фиксатор.SLDDRW
клепальник/КП 01.00.003 Ось.SLDDRW
клепальник/КП 01.01.006 Платик крепежный.SLDDRW
клепальник/КП 01.00.005 Рукоятка фиксатора.SLDDRW
клепальник/Корпус.SLDASM
клепальник/Упор сменный 40.SLDPRT
клепальник/КП 01.00.012 Пуансон 5.SLDPRT
клепальник/Рукоятка фиксатора.SLDPRT
клепальник/Стол поворотный.SLDPRT
клепальник/КП 01.00.012 Пуансон 5.SLDDRW
