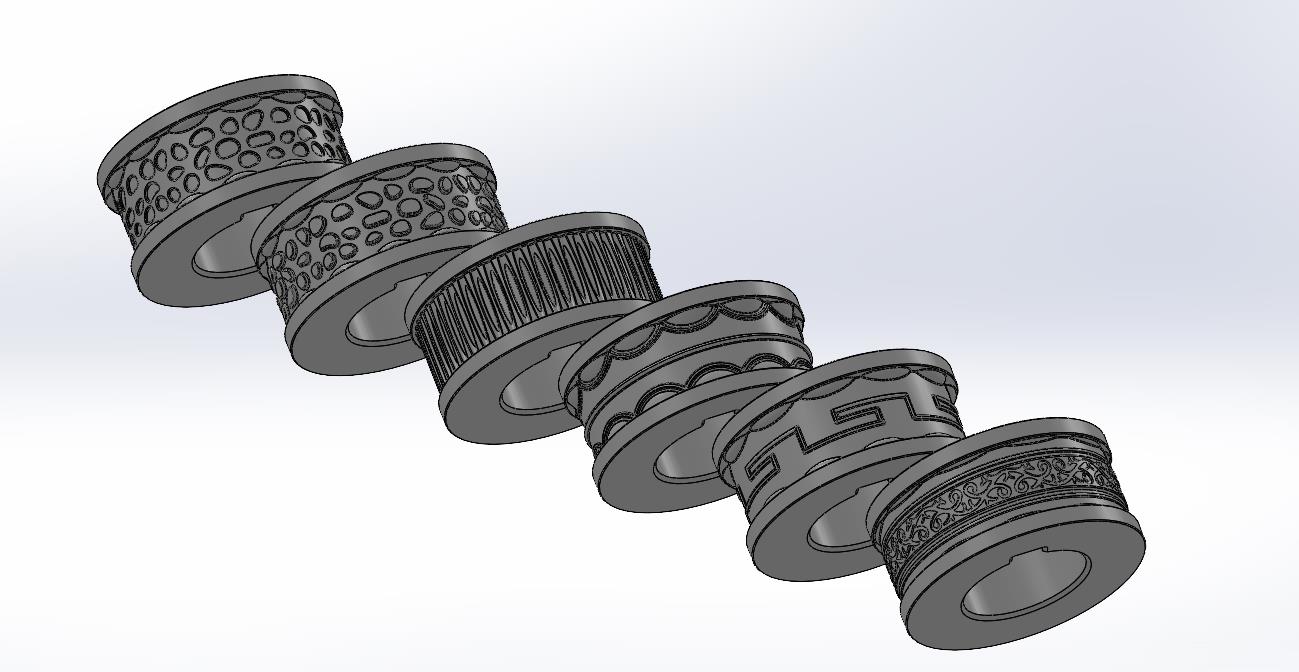

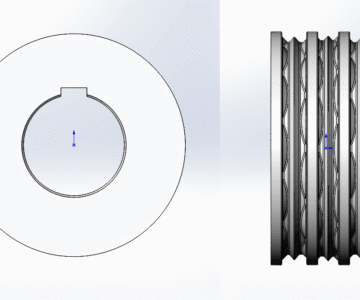

Комплект кузнечных валков с декоративным рисунком для нанесения на стальную полосу холодным прокатыванием.
0
6
260
0
3
100
Автор
Igor
levin
Дата
05.06.2021
Язык
Русский
Состав
3-D сборка без истории построения
Софт
SolidWorks 2015
Как открыть?
Содержимое архива
-
7809-0001-02 валец.sldprt
-
7809-0001-01 валец.sldprt
-
7809-0001-03 валец.sldprt
-
7809-0001СБ комплект вальцов.SLDASM
-
7809-0001-04 валец.sldprt
-
7809-0001-05 валец.sldprt
-
7809-0001-06 валец.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
3
Чтобы оставить комментарий, необходимо войти
скажите пожалуйста что эта модель даёт? если скачать и токарю отдать возможно изготовление?
Эта модель сохраняется как парасолид, что дает возможность передать в работу програмисту, который составляет программу для обработки этой детали на 3-х или лучше 5-ти координатном фрезерном станке с ЧПУ.На 5-ти координатном станке слабый шпиндель, по этому обработка занимает много времени. Я предпочитаю 3-х координатный станок. На вальце делается лрожная прибыль мм 30-40 диаметром на 20 -30мм больше центрального отверстия в виде 6-ти гранника или 8-ми гранника (для насыщенного профиля) и т.д. 6-ти гранник зажимается в станочные тиски сбоку рисунком вверх. По секторам ведется обработка с переустановками. Потом ложный зажим обрезается. Потом цементация и об-ка отверстия и паза. 3-4 часа трудоемкость, в зависимости от узора. Конечно сначало токарь точит, что может. Конец ХХ века.
Токарная обработка — это механическая обработка резанием или поверхностей вращения. Токарь сможет сделать только шкивы без рисунка. Да и модель и чертеж это разные вещи, надо понимать как работать в ПО и как изготавливать изделие.
