Малогабаритный штамповочный станок Д10

Малогабаритный настольный штамповочный станок Д10

Пресс кривошипный модели Д10 с усилием 0,5 тонн предназначен для различных операций холодной штамповки из ленты, плосы и штучных заготовок. Пресс оснащён механизмом для автоматической подачи ленты и автооператором с бункером. Работа пресса рассчитана на три режима: в ручную, с автоматической подачей ленты, с подачей автооператора из вибробункера. На двух клонках установленных на плите, крепиться траверса, несущая все основыне детали. В зависимости от высоты штампа пложение траверсы регулируется винтом и фиксируется четёрьмя затяжными винтами.

Технические характеристики пресса

1. Номинальное усилие, Н - 5000
2. Ход ползуна, мм - 15
3. Число ходов ползуна в мин. - 200…500
4. Расстояние между осями колонки, мм - 130
5. Вылет от оси ползуна до колонок, мм - 42
6. Расстояние от ползуна до стола, мм - 36…165
7. Габариты, мм - 400х300х480
8. Масса (без штампа), кг - 85
9. Электродвигатель постоянного тока типа -СЛ
10. Частота вращения вала электродвигателя, мин−1 -1300
11. Мощность Pmax, кВт - 0,3
12. Напряжение, В - 220

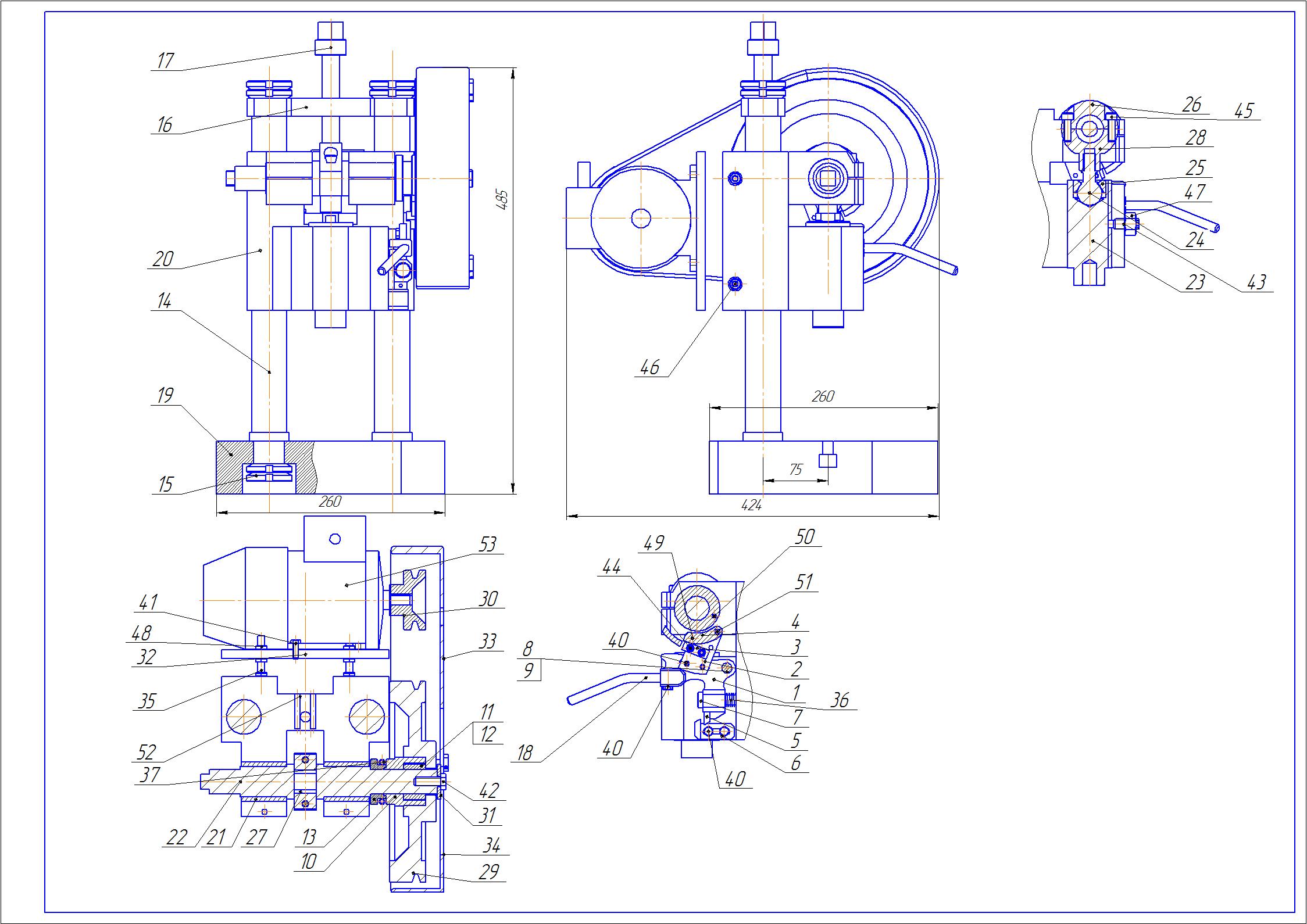

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16SP1

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Малогабаритный штамповочный станок Д10

Просмотр файлов
