Пресс кривошипный ковочно-штамповочный, усилием 2500т.с.

Приднестровский Государственный Университет им.Т.Г. Шевченко
кафедра АТ и ПК
Курсовой проект по дисциплине "Детали машин"
На тему: " Пресс кривошипный ковочно-штамповочный, усилием 2500т.с."
Тирасполь 2016 год.

Параметры "Пресс кривошипный ковочно-штамповочный, усилием 2500т.с"
1. Номинальное усилие КН 2500
2. Ход ползуна мм 3501
3. Частота непрерывных ходов мин-1 60
4. Наибольшее расстояние между столом и ползуном в его нижнем положении мм 8902
5. Регулировка между столом и ползуном мм 100,6
6. Размер стола (подштамповой плиты):
слева - направо мм 1200-3,7
спереди - назад 1400-2,6
7. Размер ползуна мм 1010,1120
11. Габариты пресса в плане
слева - направо Мм 531050,0
спереди - назад мм 468040,0
12. Наибольшая высота над уровнем пола мм 640060,0
13. Электродвигатель главного привода:
тип АК-3315М2-Б
мощность кВт 132
частота вращения мин-1 980
14. Вес пресса кг 198000

Содержание:

Введение 3
1.Краткое описание пресса. 4
2. Кинематическая схема пресса. 6
3. Кинематический расчет пресса. 7
4. Расчет главного вала. 11
5. Расчет муфты. 15
6. Расчет тормоза. 20
7. Энергетический расчет. 25
8. Выбор электродвигателя. 28
9. Выбор маховика. 29
10. Автоматизация пресса. 31
11. Литература. 33

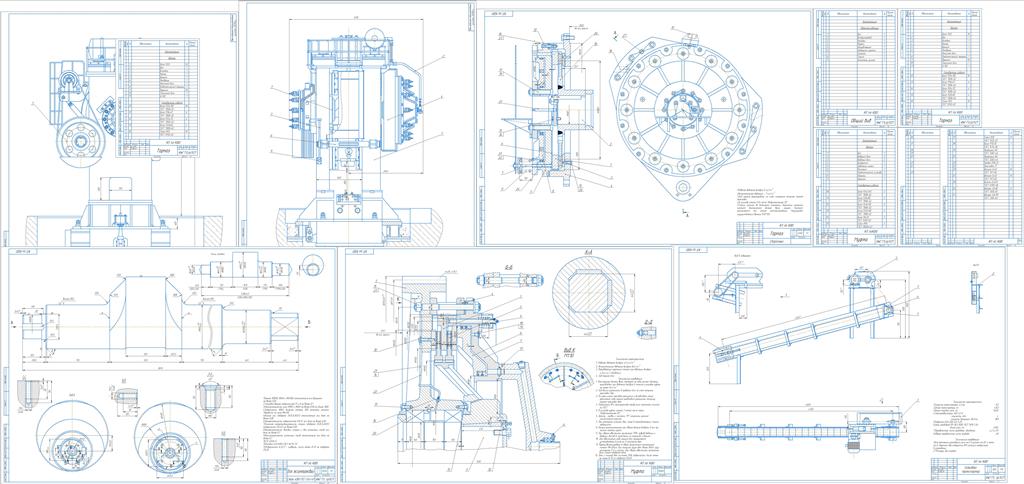

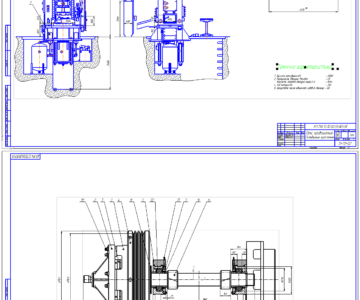

Состав: Вал, Муфта,Тормоз, Транспортёр, Общий вид, Спецификации, Пресс кривошипный ковочно-штамповочный, усилием 2500т.с (ПЗ) Язык документа

Софт: КОМПАС-3D 12
