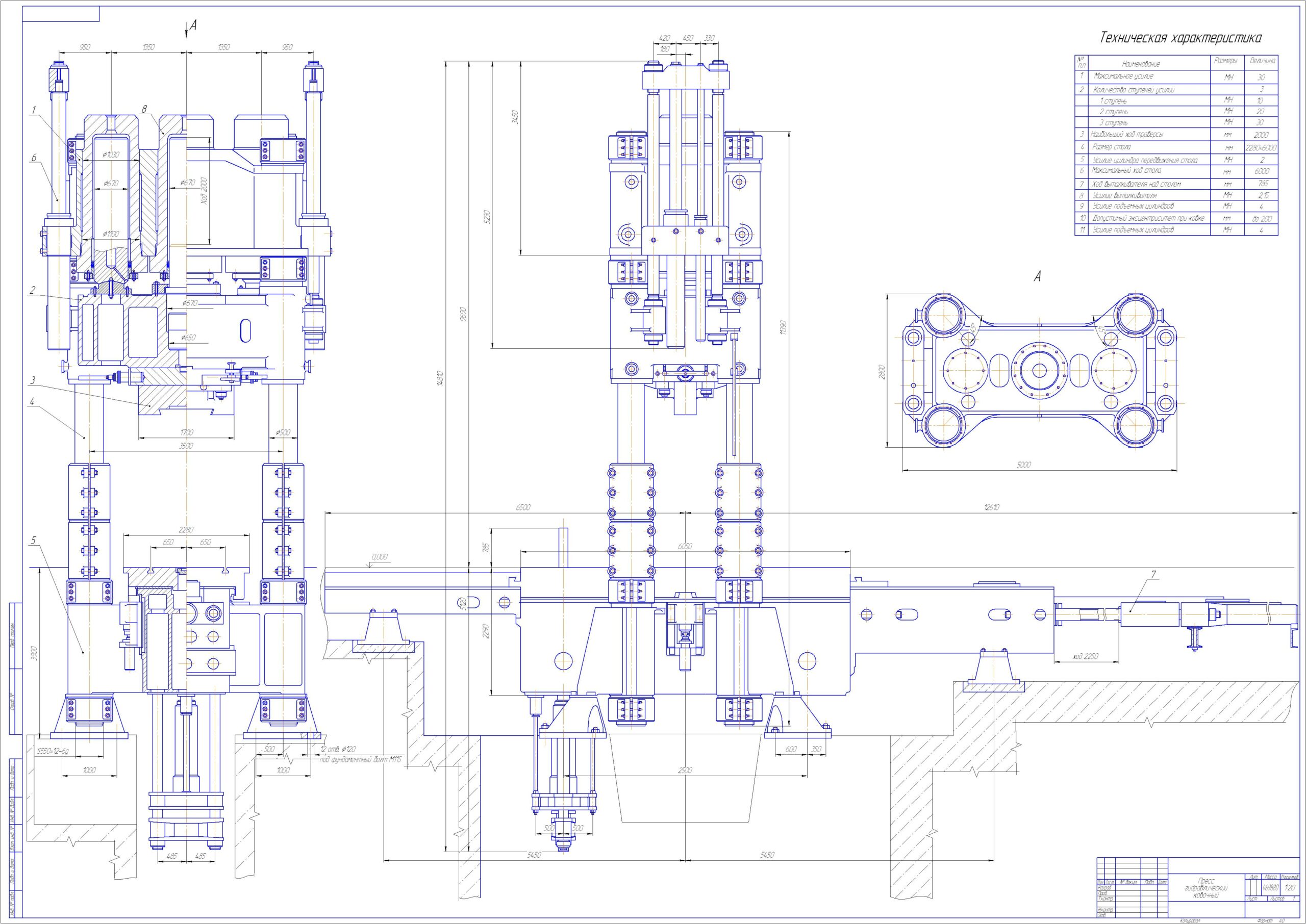

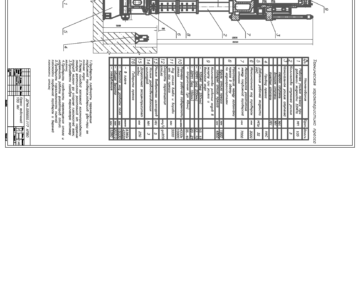

Пресс гидравлический ковочный

Техническая характеристика пресса
Наименование параметра Единица измерения Значение
Максимальное усилие МН 30
Количество ступеней 3
1 ступень 10 МН
2 ступень 20 МН
3 ступень 30 МН
Наибольший ход траверсы мм 2600
Размер стола мм 3200×6000
Усилие цилиндра передвижения стола МН 2
Максимальный ход стола мм 6000
Ход выталкивателя над столом мм 785
Усилие выталкивателя МН 2,15
Усилие подъемных цилиндров МН 4
Допустимый эксцентриситет при ковке мм до 200
Масса пресса кг 469880
Гидравлический ковочный пресс установлен на бетонном фундаменте так, что верхняя плоскость подштамповой плиты совмещается с нулевой отметкой цеха. Управление прессом – кнопочное, сосредоточенное на пульте управления, расположенном рядом с прессом.
Пресс усилием 30 МН имеет 2 колонны, 3 рабочих цилиндра и 2 возвратных цилиндра, колонны скреплены верхней и нижней поперечинами.
Основание пресса установлено на опоры и прикреплено к фундаменту анкерными болтами. К основанию жестко прикреплены две консоли. В одной из них размещен цилиндр механизма передвижения стола, который с помощью ленты передвигает стол. Стол по направляющим перемещается в обе стороны пресса и в среднем положении фиксируется стопорами. Стол снабжен устройством электроблокировки, не позволяющим включать или выключать стопоры во время движения плунжеров. Для предотвращения попадания окалины на направляющие предусмотрены прикрепленные к столу защитные фартуки. Пресс оборудован выталкивателем, установленным на основании.
Посредством разъемных гаек и четырех пустотелых колонн 8, по которым подается жидкость в подъемные и рабочие цилиндры, основание соединено с верхней поперечиной пресса. На ней собраны рабочие цилиндры, возвратный цилиндр и уравновешивающие цилиндры.
Между основанием и верхней поперечиной по колоннам перемещается подвижная поперечина, на которой размещены механизм подъема инструмента и плита для крепления бойков.
Усилие на подвижную поперечину передается плунжерами рабочих цилиндров. Плунжер среднего цилиндра жестко соединен с подвижной поперечиной, а боковые плунжеры цилиндров опираются на нее через подушки со сферическими поверхностями.
Основание с консолями, верхняя и подвижная поперечины выполнены из стального литья марки 35Л. Все цилиндры и колонны пресса откованы из стали 40, а плунжеры – из стали 50.
Рабочей жидкостью служит водная эмульсия, подаваемая насосно-аккумуляторной станцией.
Конструкция пресса позволяет выполнять на нем работу с помощью подвесного цепного кантователя или же напольного манипулятора.
