Конкурс асов 3D-моделирования

проект усовершенствования главного клапанного распределителя ковочного гидравлического пресса

ДГМА
кафедра ОМД
Диплом
Тема:проект усовершенствования главного клапанного распределителя ковочного гидравлического пресса
Краматорск 2008

В настоящем дипломном проекте изложен проект усовершенствования главного клапанного распределителя ковочного гидравлического пресса усилием 100МН.

Проведены расчеты основных параметров: динамический расчет рабочего хода с насосно-аккумуляторным приводом, а также расчет НАС. Выполнены прочностные расчеты гидроцилиндра пресса и трубного подсоединения.

С целью повышения точности ковки в проекте разработан алгоритм автоматического останова подвижной поперечины на заданном размере.

В экономической части проекта изучена структура цеха и производственного участка. Собраны необходимые технико-экономические данные и проведена калькуляция полной себестоимости.

Разработаны мероприятия по охране труда и безопасной эксплуатации ковочного гидравлического пресса.

Область применения настоящей разработки – кузнечно-прессовое производство тяжелого машиностроения, при серийном и массовом производстве.

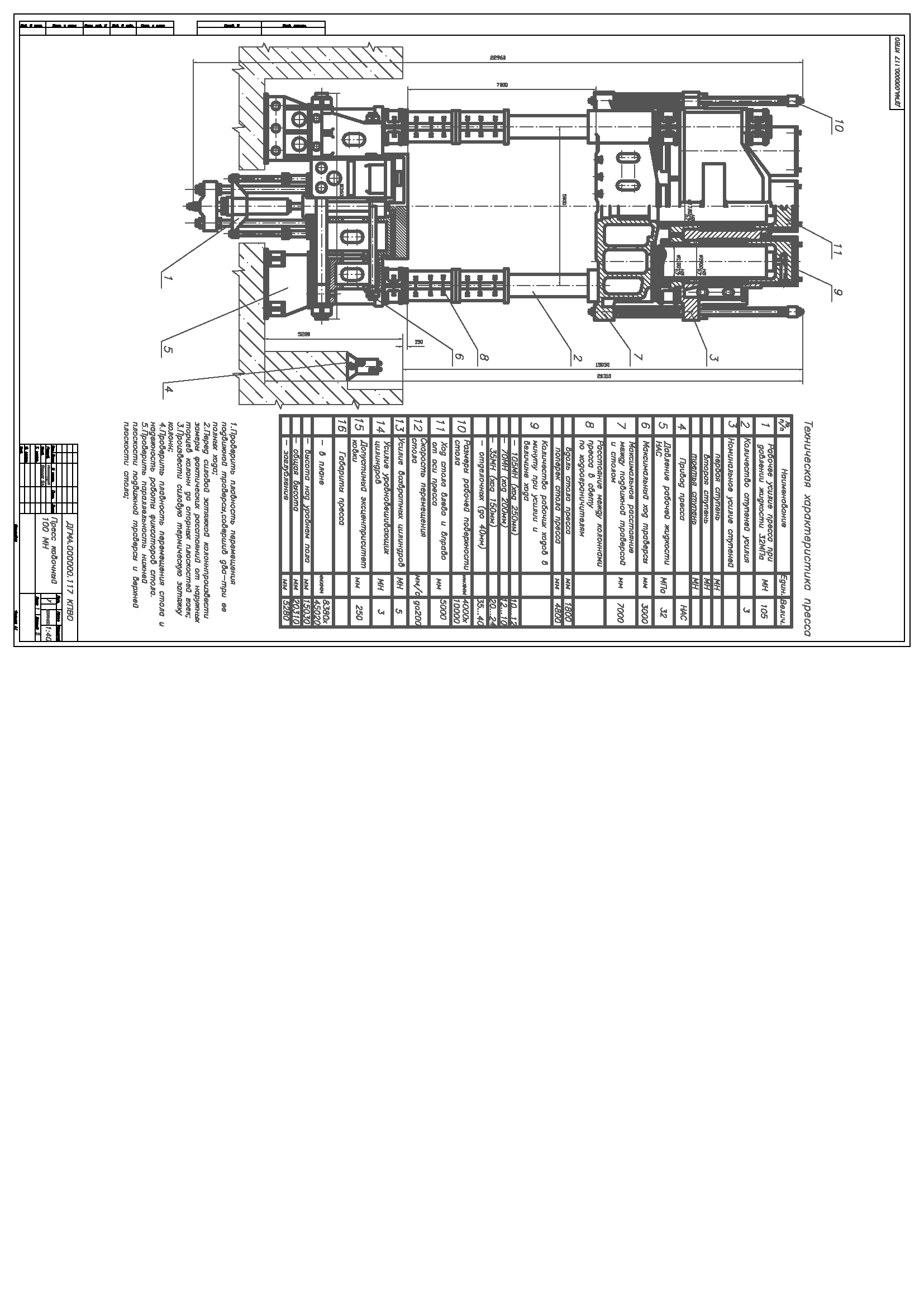

Состав: Общий вид, сервопривод, датчик, детали Язык документа

Софт: AutoCAD 2000

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / проект усовершенствования главного клапанного распределителя ковочного гидравлического пресса

1-騩 .dwg
2-騩 .dwg
3-奬 .dwg
4-樫 業.dwg
5-।⥫_ࢠ.dwg
6-।⥫_.dwg
7-1часть датчика.dwg
8-稪 2.dwg
9-ࢮਢ.dwg
10-ДЕТАЛИРОВКА(гот).dwg
ДИПЛОМ.doc
Содержание.doc
специф.ВО.doc
специф.датчика.doc
специф.распред.doc
специф.цилиндр 2.doc
специф.цилиндра.doc
