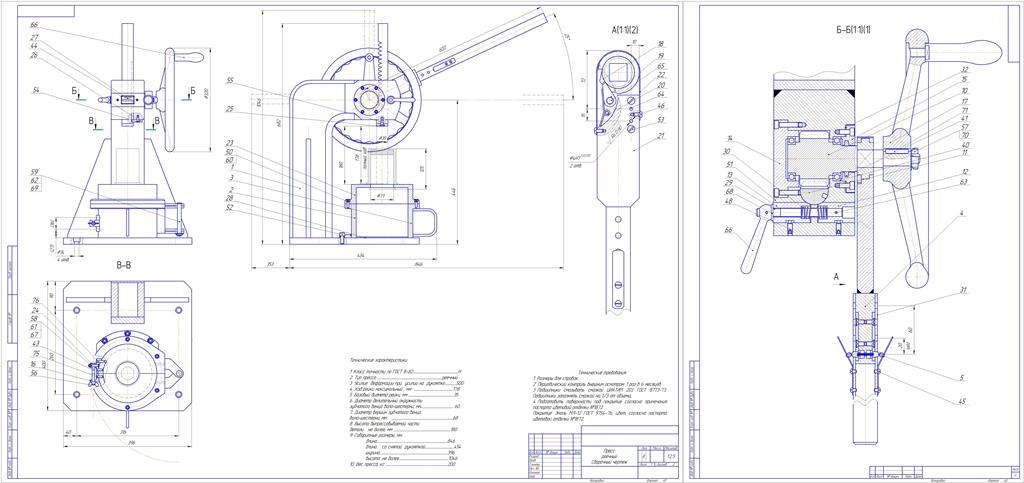

Пресс реечный

2Тип пресса .....................................................................................................реечный
3Усилие деформации при усилии на рукоятке..................500
4Ход рейки максимальный , мм ............................................................178
5Базовый диаметр рейки, мм ......................................................................35
6Диаметр делительный окружности
зубчатого венца вала-шестерни, мм.................................................. 60
7Диаметр вершин зубчатого венца
вала-шестерни, мм ...............................................................................................68
8Высота выпрессовываемой части
детали не более, мм ........................................................................................180
9Габаритные размеры, мм:
длина..............................................................................................................846
длина со снятой рукояткой.............................................454
ширина..........................................................................................................396
высота ,не более.............................................................................1046
10Вес пресса, кг ................................................................................................200

Состав: СБ, спецификация Язык документа

Софт: КОМПАС-3D 15.2
