Пресс ручной гидравлический

144

1492

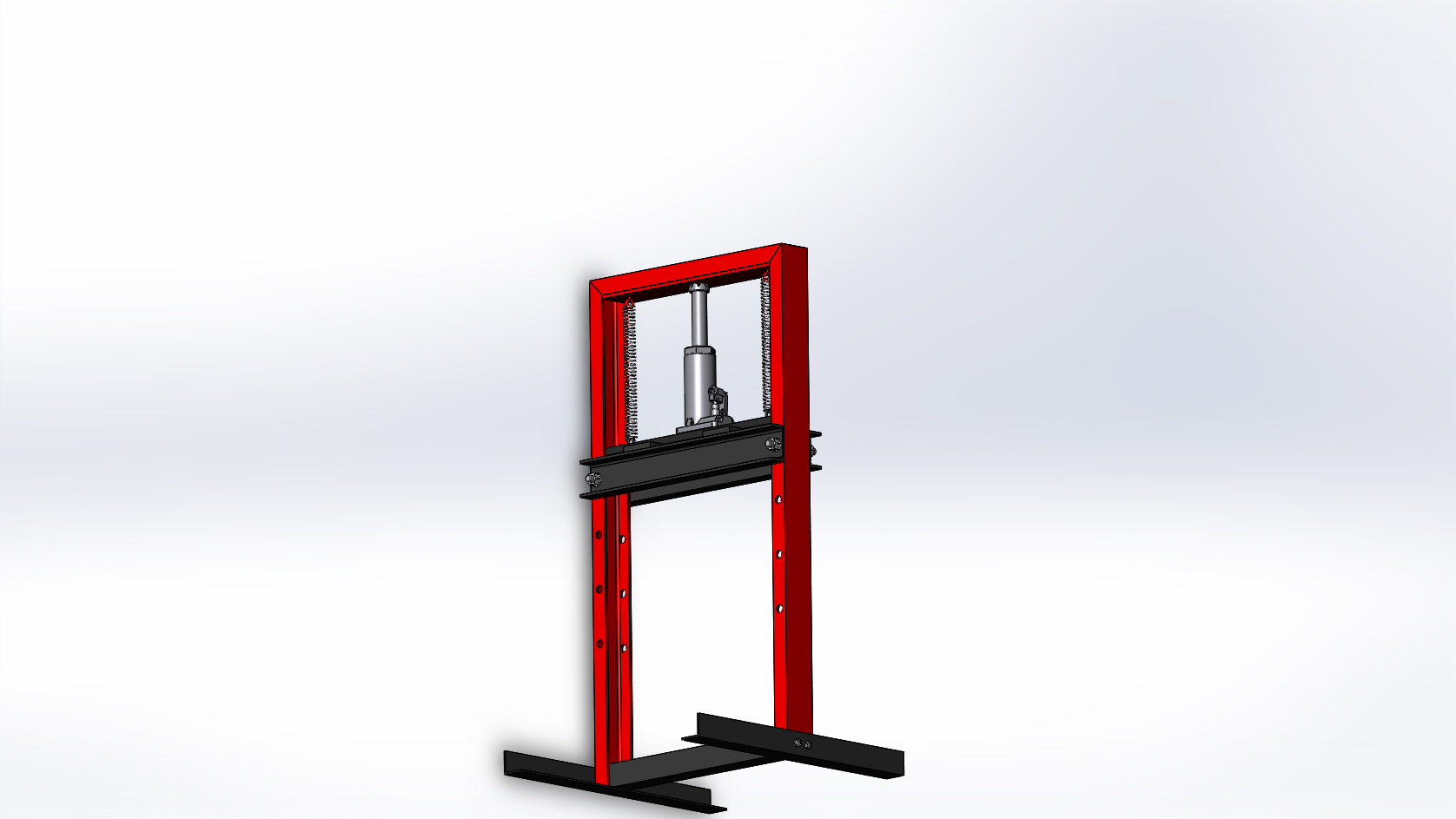

пресс напольный ручной гидравлический на основе домкрата с ходом штока 150 мм. усилие зависит от выбранного домкрата. ориентировочное усилие на модели 2000-3000 кг

3D Модели гидравлический Пресс ручной

Автор

proLOM

Дата

23.11.2016

Язык

Русский

Состав

3D Сборка, узлы, детали, чертежи, спецификация

Софт

SolidWorks 2015 SP2 Как открыть?

Содержимое архива

domkrat
- Shtok.SLDPRT
- Сборка1.SLDASM
- Rychag.SLDPRT
- Os'.SLDPRT
- Domkrat.SLDPRT
- Rychag_1.SLDPRT
нижняя пожвижная балка
- Шайба Д21(37)х3.sldprt
- пластина 160х100х10.SLDPRT
- Шпилька М20х230.sldPRT
- нижняя подвижная балка.SLDASM
- швеллер 10х800.SLDPRT
- пластина 288х100х16.SLDPRT
- упор.SLDASM
- Гайка М20.SLDPRT
ножка
- уголок 65х65х800.SLDPRT
- ножка.SLDASM
- уголок 65х65х718.SLDPRT
ЧЕРТЕЖИ
- 01.00.00 СБ пресс.SLDDRW
- 01.03.02 Шпилька М20.SLDDRW
- 01.01.02 швеллер 10 упорный.SLDDRW
- 01.01.03 пластина 100х626х10.SLDDRW
- 01.02.00 СБ ножка.SLDDRW
- 01.03.03 упор.SLDDRW
- 01.01.01 швеллер 10 боковой.SLDDRW
- 01.02.01 уголок 65х65х800.SLDDRW
- 01.04.00 СБ плунжер.SLDDRW
- 01.04.01 пластина 700х84х20.SLDDRW
- 01.03.01 швеллер 10х718.SLDDRW
- 01.03.00 СБ нижняя подвижная балка.SLDDRW
- 01.01.00 СБ Рама.SLDDRW
- 01.02.02 уголок 65х65х700.SLDDRW
кольца
- 56.SLDPRT
- 96.SLDPRT
- 120.SLDPRT
- 104.SLDPRT
- 80.SLDPRT
- 48.SLDPRT
- 72.SLDPRT
- 64.SLDPRT
- 88.SLDPRT
- 112.SLDPRT
- кольца.SLDASM
- 40.SLDPRT
- кольца.JPG
- кольца.SLDDRW
упорная площадка
- упорная пластина.SLDPRT
- направляющая.SLDPRT
- упорная площадка.SLDASM
рама
- Рама.sldasm
- швеллер 10 упорный передний.SLDPRT
- швеллер 10 боковой.SLDPRT
плунжер
- пластина 590х160х10.SLDPRT
- швеллер 10х590.SLDPRT
- Болт М8х20.SLDPRT
- пластина 700х84х20.SLDPRT
- ось.SLDPRT
- Шайба пруж ф8.SLDPRT
- пластина 160х100.SLDPRT
- плунжер.SLDASM
Шпилька М20х230.sldPRT
спецификация.xlsx
Пружина.sldprt
Шайба пруж.12.SLDPRT
пресс.SLDASM
Болт12х35.sldprt
Гайка М12х10.sldprt
