Приспособление для гибки нипелей РВД Ду10

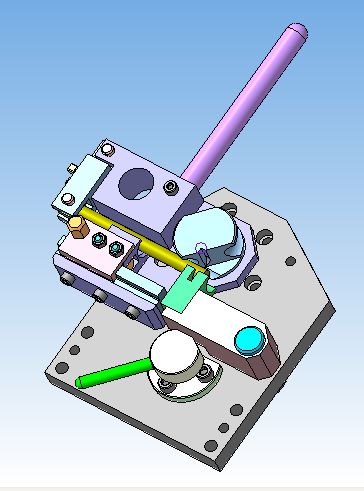

Приспособление предназначено для гибки ниппелей Ду10 рукавов высокого давления. При правильной настройке приспособления угол гибки ниппеля от 15 до 90 град.  Чертежи приспособления.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D V9

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Приспособление для гибки нипелей РВД Ду10

Приспособление для гибки нипелей РВД Ду10\Винт специальный М
Приспособление для гибки нипелей РВД Ду10\Деталь.m3d
Приспособление для гибки нипелей РВД Ду10\П 555 Сборка.a3d
Приспособление для гибки нипелей РВД Ду10\П 555.01 Кулиса.m3d
Приспособление для гибки нипелей РВД Ду10\П 555.02 Рычаг.m3d
Приспособление для гибки нипелей РВД Ду10\П 555.03 Направляющая.m3d
Приспособление для гибки нипелей РВД Ду10\П 555.04 Копир.m3d
Приспособление для гибки нипелей РВД Ду10\П 555.05 Захват.m3d
Приспособление для гибки нипелей РВД Ду10\П 555.07 Рычаг.m3d
Приспособление для гибки нипелей РВД Ду10\П554.01 Плита.m3d
Приспособление для гибки нипелей РВД Ду10\П554.02 Кронштейн.m3d
Приспособление для гибки нипелей РВД Ду10\П554.04 Винт.m3d
Приспособление для гибки нипелей РВД Ду10\П554.07 Крышка.m3d
Приспособление для гибки нипелей РВД Ду10\П554.09 Ось.m3d
Приспособление для гибки нипелей РВД Ду10\П554.14 Ось ролика.m3d
Приспособление для гибки нипелей РВД Ду10\П554.19 Винт установочный.m3d
Приспособление для гибки нипелей РВД Ду10\П554.21 Ось .m3d
Приспособление для гибки нипелей РВД Ду10\П554.27 Корпус упора.m3d
Приспособление для гибки нипелей РВД Ду10\П554.28 Ось рукоятки.m3d
Приспособление для гибки нипелей РВД Ду10\П554.29 Шпонка.m3d
Приспособление для гибки нипелей РВД Ду10\П554.29-01 Шпонка.m3d
Приспособление для гибки нипелей РВД Ду10\П554.33 Втулка.m3d
Приспособление для гибки нипелей РВД Ду10\П554.41 Втулка.m3d
Приспособление для гибки нипелей РВД Ду10\П554.42 Рычаг.m3d
Приспособление для гибки нипелей РВД Ду10\П554.43 Втулка.m3d
Приспособление для гибки нипелей РВД Ду
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 219

2 FavoriteLoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D

    • Еще чертежи и проекты по этой теме:

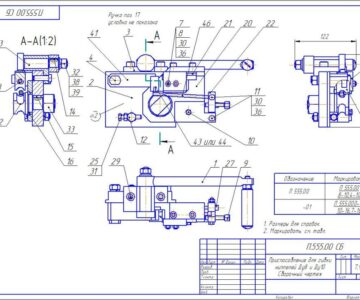

    П 555.00 СБ Сборочный чертеж
