Приспособление для гибки ниппелей РВД Ду10

Приспособление для гибки ниппелей РВД Ду10 предназначено для гибки ниппеля от 15 до 90 град.

3д модель приспособления.

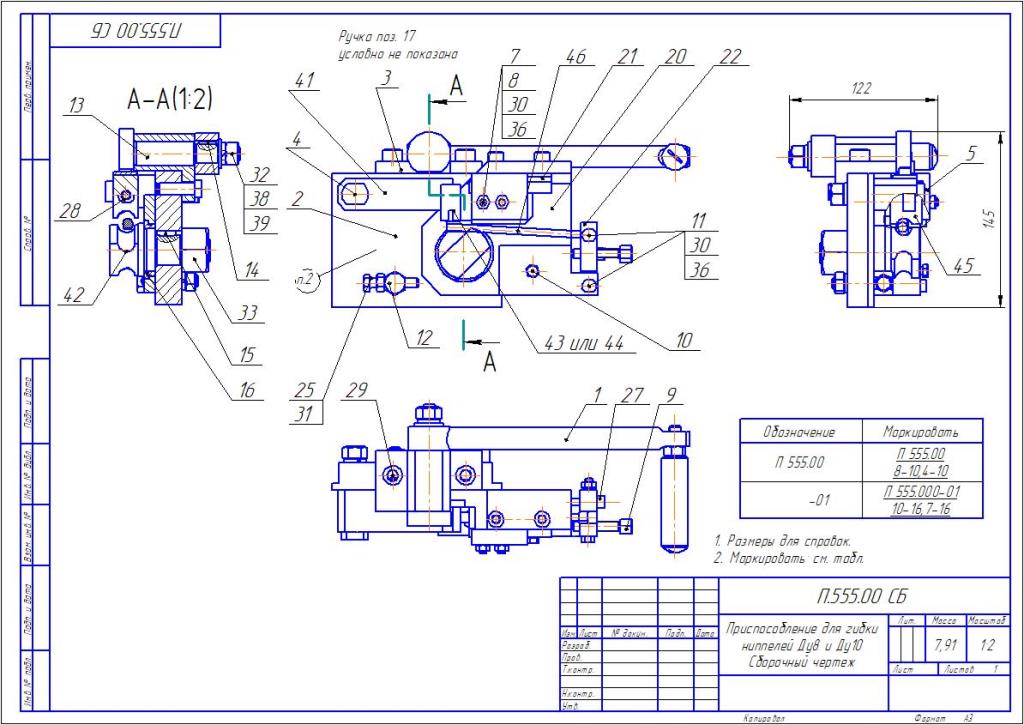

Состав: Сборочный чертеж, Деталировка, спецификация Язык документа

Софт: КОМПАС-3D V9

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Приспособление для гибки ниппелей РВД Ду10

Просмотр файлов
2D ᯮᮡ 10
2D Приспособление для гибки ниппелей РВД Ду10\П 554.02 Кронштейн.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.04 Винт.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.07 Крышка.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.09 Ось.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.14 Ось ролика.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.15 Ролик.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.19 Винт установочный.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.27 Корпус упора.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.28 Ось рукоятки.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 554.29 Шпонка.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.00 СБ Сборочный чертеж.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.00 СП.frw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.01 Кулиса.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.02 Рычаг.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.03 Направляющая.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.04 Копир.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.05 Захват.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.06 Каретка.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.07 Рычаг.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.08 Дорн.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.09 Копир.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.11 Захват.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П 555.12 Каретка.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П554.01 Плита.cdw
2D Приспособление для гибки ниппелей РВД Ду10\П554.21 Ось.cdw
