Проектирование разделочного штампа совмещенного действия для изготовления детали “Крепеж”.

Черкаський державний технологічний університет
Кафедра «Технології та обладнання машинобудівних виробництв»
Курсова робота з дисципліни "Проектування формоутворюючої оснастки"
На тему: Проектування розділювального штампу суміщеної дії
Черкаси 2013

Технічне завдання: Спроектувати розділювальний штамп суміщеної дії для виготовлення деталі “Кріплення”.
Вихідні дані: Варіант №11, ескіз деталі “Кріплення”, матеріал - Сталь 05, розміри, мм: L=40, H=30, D=10, B=20, R=2, l=20, h=5, a=10, b=10, r=1, S=1.

В даній роботі виконане проектування суміщеного штампа для вирубування профілю деталі і пробивання отвору D=10 мм.

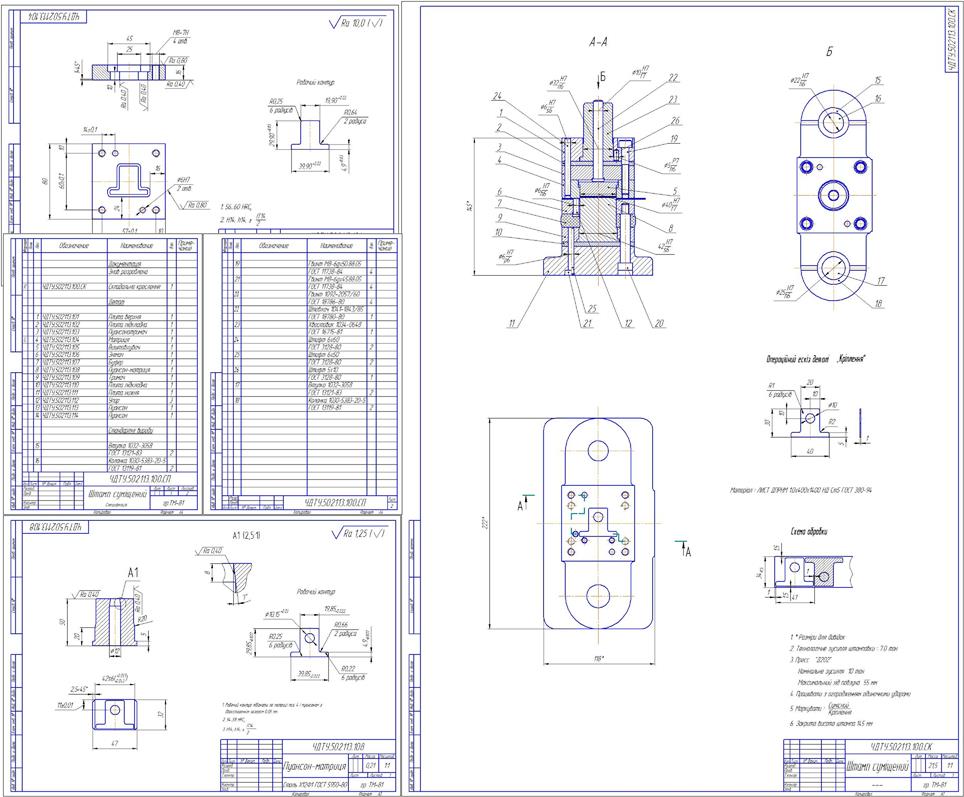

Графічна частина містить: складальне креслення штампа суміщеної дії, креслення матриці і пуансон-матриці.

Зміст
Вступ
1 Розрахунок розкрою матеріалу
1.1 Вибір ширини перемичок
1.2 Розрахунок ширини смуги
1.3 Визначення коефіцієнта використання матеріалу
2 Розрахунок зусилля штампування
2.1 Розрахунок зусилля штампування
2.2 Розрахунок зусилля зняття і проштовхування деталі або відходу
2.3 Визначення центру тиску штампа
3 Розрахунок виконавчих розмірів матриці і пуансона та визначення
зазорів між ними
3.1 Визначення зазорів між матрицею та пуансоном
3.2 Визначення виконавчих розмірів матриці та пуансона
4 Вибір конструктивних параметрів матриці та пуансона
4.1 Вибір габаритних розмірів матриці та розташування кріпильних отворів
4.2 Визначення робочого профілю матриці для вирізного (пробивного) штампа
4.3 Вибір конструктивних елементів та способів кріплення пуансонів
Висновок
Література.
