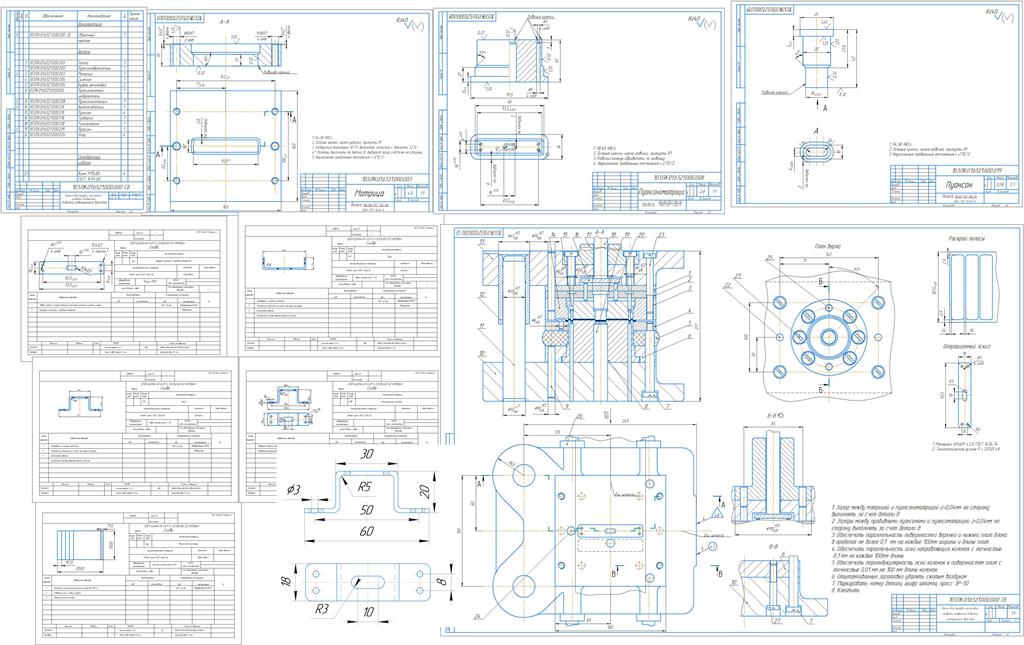

Разработка штамповой оснастки для детали типа «Скоба»

ТГТУ им И.А.Каримова Кафедра обработки металлов давлением. Курсовой проект по дисциплине «Холодная штамповка»
На тему: Разработка штамповой оснастки для детали типа Скоба

Задание

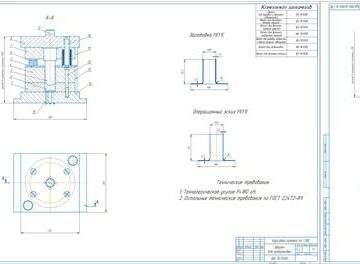

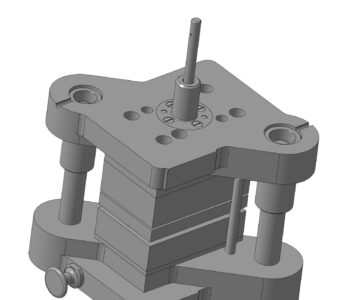

Спроектировать технологический процесс изготовления детали с использованием операции гибка, а также спроектировать конструкцию штампа для конкретной операции.

Содержание
ВВЕДЕНИЕ 5
1 Технологический анализ конструкции детали 6
2 Составление вариантов плана изготовления детали и выбор наиболее целесообразного из них 8
2.1 Определение типа производства 8
2.2 Составление плана изготовления детали в нескольких вариантах 8
3 Разработка развернутого технологического процесса изготовления детали 9
3.1 Определение размеров развертки детали 9
3.2 Расчет полосы для вырубки заготовки 10
3.3 Выбор габаритов листов и их раскроя 11
3.4 Определение количества заготовок, которое можно получить при раскрое листов 11
3.5 Расчет коэффициентов использования материала листов 12
3.6 Подбор гильотинных ножниц 13
3.7 Определение усилия вырубки заготовки – пробивки отверстий в инструментальном штампе 13
3.8 Выбор пресса по каталогу оборудования 15
3.9 Определение усилия гибки заготовки 15
3.10 Выбор пресса для операции гибки 16
3.11 Расчет параметров пружинения материала 16
ЗАКЛЮЧЕНИЕ 18
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 19
