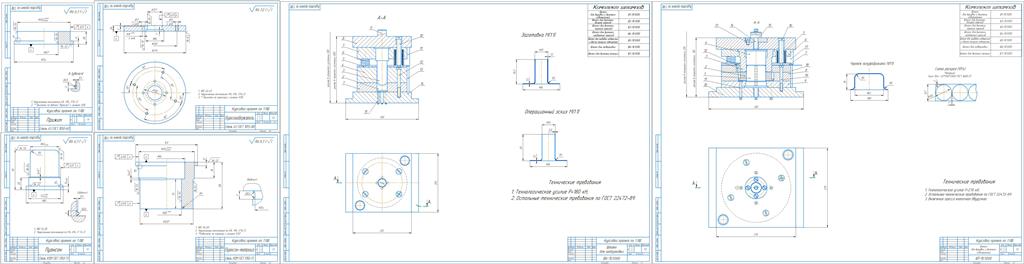

Разработка штамповочной оснастки для операции отбортовка.

Ташкентский государственный технический
университет
Кафедра собработка металлов давлением"
Курсовой проект по дисциплине"холодная штамповка"
На тему:разработка штамповой оснатки для операци отбортовка
Ташкент 2024

Данные для расчета
Марка материала – сталь 10кп;
d1=65 мм; d2=30 мм;h1=60 мм; h2=15 мм; S0=1,2 мм; S1=0,8 мм;r1=4,0 мм; r2=5,0 мм; r3=0,3;α=25°;в=3 мм;l=20 мм.

Технологические расчеты изготовления типовых деталей с широким фланцем производят, как правило, в обратной последовательности. Сначала рассчитывают процесс отбортовки с целью установления высоты детали, получаемой предварительной вытяжкой.

Содержание

Введение ………………………………………………………………..4
1. Данные для расчета…………………………………………….......5
2. Расчет процесса отбортовки……………………………………….6
2.1. Расчет количества операций утонения....................................6
2.2. Коэффициент отбортовки.........................................................6
2.3. Высота борта без утонения.......................................................7
2.4. Высота борта с утонением……………………………………7
2.5. Высота, которая должна быть получена вытяжкой………....7
3. Расчет процесса вытяжки…………………………………………..8
3.1. Расчет развертки фланца………………………………………8
3.2. Определение диаметра исходной заготовки для вытяжки......8
3.3. Расчет коэффициентов вытяжки................................................9
3.4. Расчет рабочих коэффициентов вытяжки по переходам.......10
3.5. Диаметр полуфабриката по переходам (внутренний)……....10
3.6. Расчет радиусов закругления матрицы по переходам……...10
3.7. Расчет радиусов закругления пуансона по переходам...........10
3.8. Предварительный расчет высоты
полуфабриката переходам...…………………...11
3.9. Окончательный расчет высоты
полуфабриката по переходам………………….11
4. Расчет вытяжки фланца……………………………………………12
4.1. Суммарный коэффициент вытяжки..........................................12
4.2. Коэффициент вытяжки по переходам………………………...12
4.3. Диаметр фланца..........................................................................12
4.4. Радиусы закругления пуансона и матрицы…………………..12
4.5. Высота фланца…………………………………………………12
5. Расчет гибки…………………………………………………………13
5.1. Определение длины развертки………………………………..13
5.2. Расчет пружинения при гибке………………………………...13
6. Расчет исполнительных размеров инструмента………………..14
6.1. Размеры при вырубке………………………………………….14
6.2. Размеры при вытяжке (первый переход)……………………..14
6.3. Размеры при вытяжке (последний переход)............................15
7. Расчет усилий по операциям………………………………………16
7.1. Усилие вырубки………………………………………………..16
7.2. Усилие отбортовки с утонением и прижима…………………16
7.3. Усилие вытяжки и прижима по переходам…………………..16
7.4. Усилие пробивки отверстия под отбортовку………………...18
7.5. Усилие вытяжки фланца………………………………………18
7.6. Усилие обрезки припуска……………………………………..18
7.7. Усилие гибки…………………………………………………..18
8.Выбор пресса…………………………………………………………19
9. Расчет ширины полосы и определение типа раскроя………….20
9.1. Номинальная ширина полосы………………………………...20
9.2. Просвет между направляющими штампа…………………….21
9.3. Коэффициент использования материала……………………..21
9.4. Коэффициент раскроя материала……………………………..21
10. Расчет пружин съемника……..…………………………………...22
10.1. Усилие съема……..…………………………………………...22
10.2. Максимальное усилие пружины………..…………………...22
10.3. Число витков пружины……..………………………………..22
10.4. Длина пружины в свободном состоянии………...………….22
10.5. Длина пружины в рабочем состоянии..……………………..22
11. Расчет пуансона для отбортовки……..………..………………...23
11.1. Расчет угла конуса пуансона………………………………...23
Литература……………………………………………………………..24
