Разработка технологичного процесса листовой штамповки

Національний аерокосмічний університет
Ім. М.Є. Жуковського «ХАІ»
Кафедра №104
КУРСОВОЙ ПРОЕКТ
З дисципліни: «Основи технології виробництва і ремонту повітряних суден»Розробка технологічного процесу листової штамповки і.

На тему : Розробка технологічного процесу листової штамповки і проектування штампу

харьков 2021

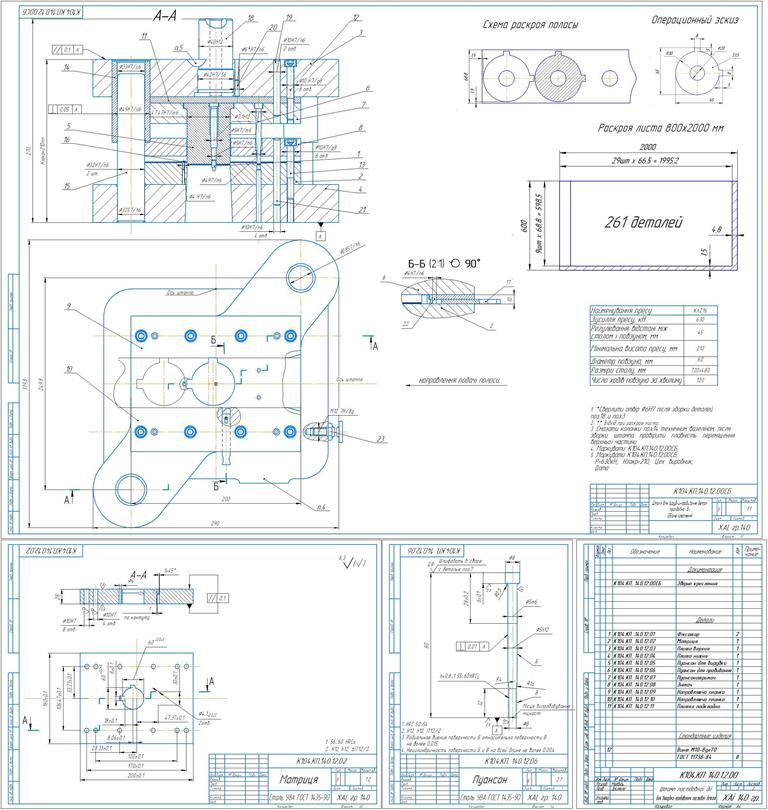

В данном курсовом проекте будет проведено разработка элементов технологического процесса листовой штамповки. А именно будет проведен анализ технологичности детали, которая штампуется; выбор схемы размещения деталей на заготовки-полосе и определения ее размеров; выбор схемы штампа; а также будут определены суммарное усилие штамповки, центр давления штампа и величины исполнительных размеров пуансонов и матрицы. Также будет проведено проектирование штампа, выбрано пресс для этого штампа, описание констукции и действия этого штампа
Данная деталь – пластина (Рис.1) , представляющая собой фигуру, имеющую габаритные размеры 48х47,47 мм. В теле детали есть два отверстия диаметром 4мм, а также вырез с размерами, указанными на Рис.1. Поверхность детали плоская и не содержит рифтов, выдавок и подсечек.
При изготовлении данной детали необходимо выдержать 12 квалитет точности.
Заготовкой для данной детали служит полоса толщиной 1,5 мм. Материал детали – дюралюминий (Д16Т).

Содержание
ВВЕДЕНИЕ..……………………………………………………………………………………......3
1. КОНСТРУКТИВНО-ТЕХНОЛОГИЧЕСКИЙ АНАЛИЗ ДЕТАЛИ, ВЫБОР ЗАГОТОВКИ
И СХЕМЫ ШТАМПА….…………………………….……………………….…………………....5
1.1 Анализ технологичности штампуемой детали……….……………..………………………...5
1.2 Определение размеров заготовки и выбор оптимальной схемы раскроя стандартного листа…………………………………………………………………………………………………6
1.3 Выбор схемы штампа………………………………………………………………………….11
1 .4 Определение суммарного усилия штамповки…..…………………….…………………….12
2. ПРОЕКТИРОВАНИЕ ШТАМПА ДЛЯ ЛИСТОВОЙ ШТАМПОВКИ, ВЫБОР ОБОРУДОВАНИЯ ............………………………………………………………………………..13
2.1 Определение центра давления штампа ………..……………………………………..……...13
2.2 Расчет исполнительных размеров рабочих элементов штампа...…….…………………….14
2.3 Конструирование и расчет на прочность рабочих элементов штампа……………………..16
2.4 Проектирование направляющих и фиксирующих элементов штампа.
Размещение основных элементов штампа в его рабочей зоне …………………………………19
2.5. Допуски и посадки в сопрягаемых элементах штампа …….………………………………22
2.6 Конструкция и работа штампа………………………………………………………………..23
2.7. Выбор пресса..……….………………………………………………………………………...24
Вывод……………………………………………………………………………………………….26
Библиографический список.…………………………………………………………………........27
