Разработка технологии листовой штамповки детали «Ползушка»

Омский государственный технический университет
Кафедра "Машины и технология обработки металлов давлением"
Курсовой проект по дисциплине "Технология листовой штамповки"
на тему "Разработка технологии листовой штамповки детали «Ползушка»"
Омск 2009

В данном проекте рассматривается разработка технологии и штамповой оснастки для изготовления детали "ползушка".
Курсовой проект содержит 2 листа формата А1 графической части, 33 страницы пояснительной записки и приложения (тех карта, спецификации, чертеж детали и чертеж развертки)

Состав: Штамп вырубки пробивки (СБ), Штамп гибочный (СБ), Спецификации, Технологическая карта, ПЗ Язык документа

Софт: КОМПАС-3D 8-14

Сайт: www

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Разработка технологии листовой штамповки детали «Ползушка»

Просмотр файлов
титульный лист.docx
второй лист.cdw
первый лист.cdw

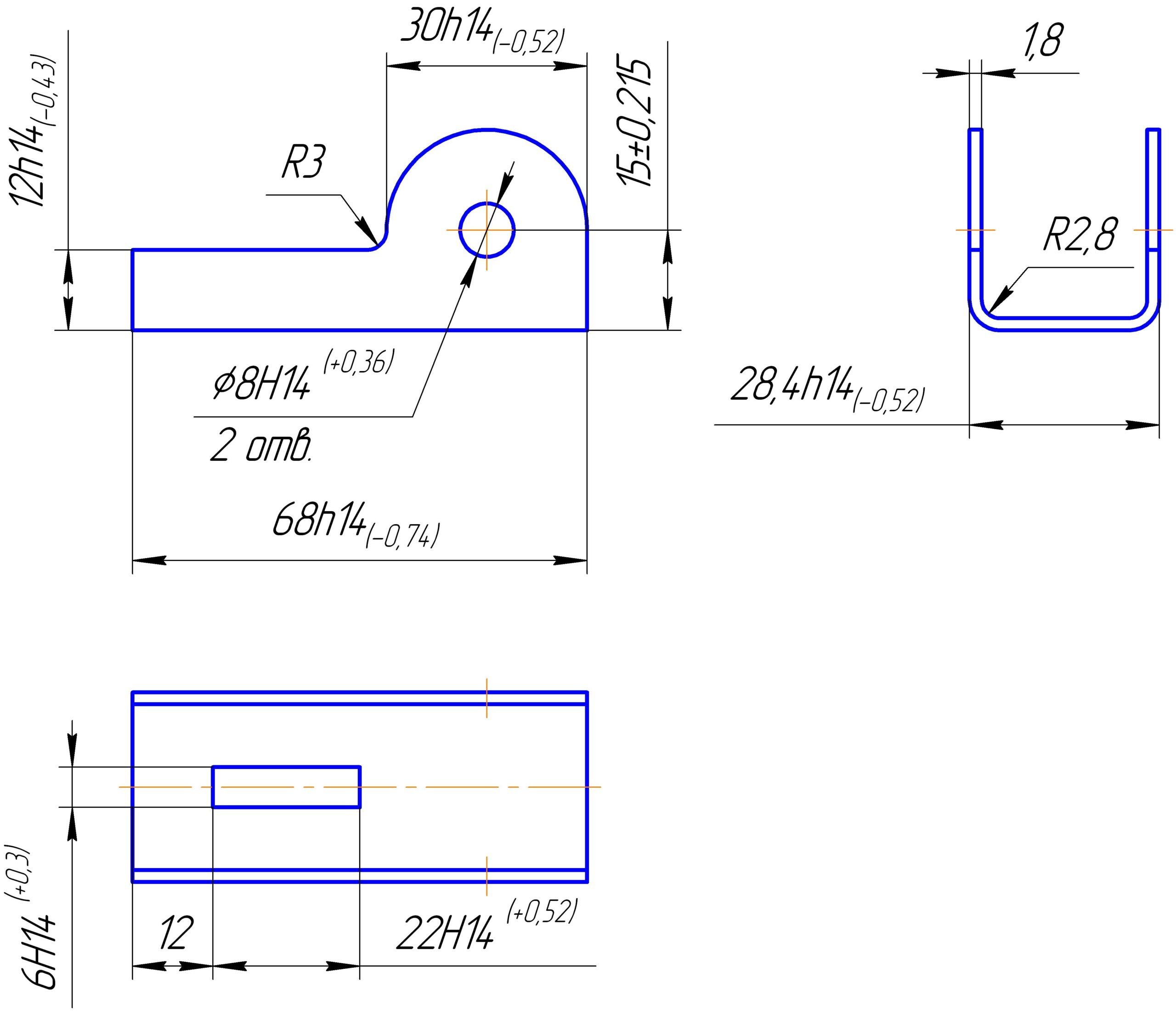

ползушка.cdw
развертка.cdw
Спецификация к 1 листу.spw
Спецификация к 2 листу.spw
листовая штамповка.docx
тех карта\инструкция.cdw
тех карта\лист 1.cdw
тех карта\лист 2.cdw
тех карта\лист 3.cdw
тех карта\лист 4.cdw
тех карта\лист 5.cdw
тех карта\лист 6.cdw
тех карта\лист 7.cdw
тех карта\титульный лист.cdw
тех карта
