Рычажный лоток для забора шайб и других изделий штамповки

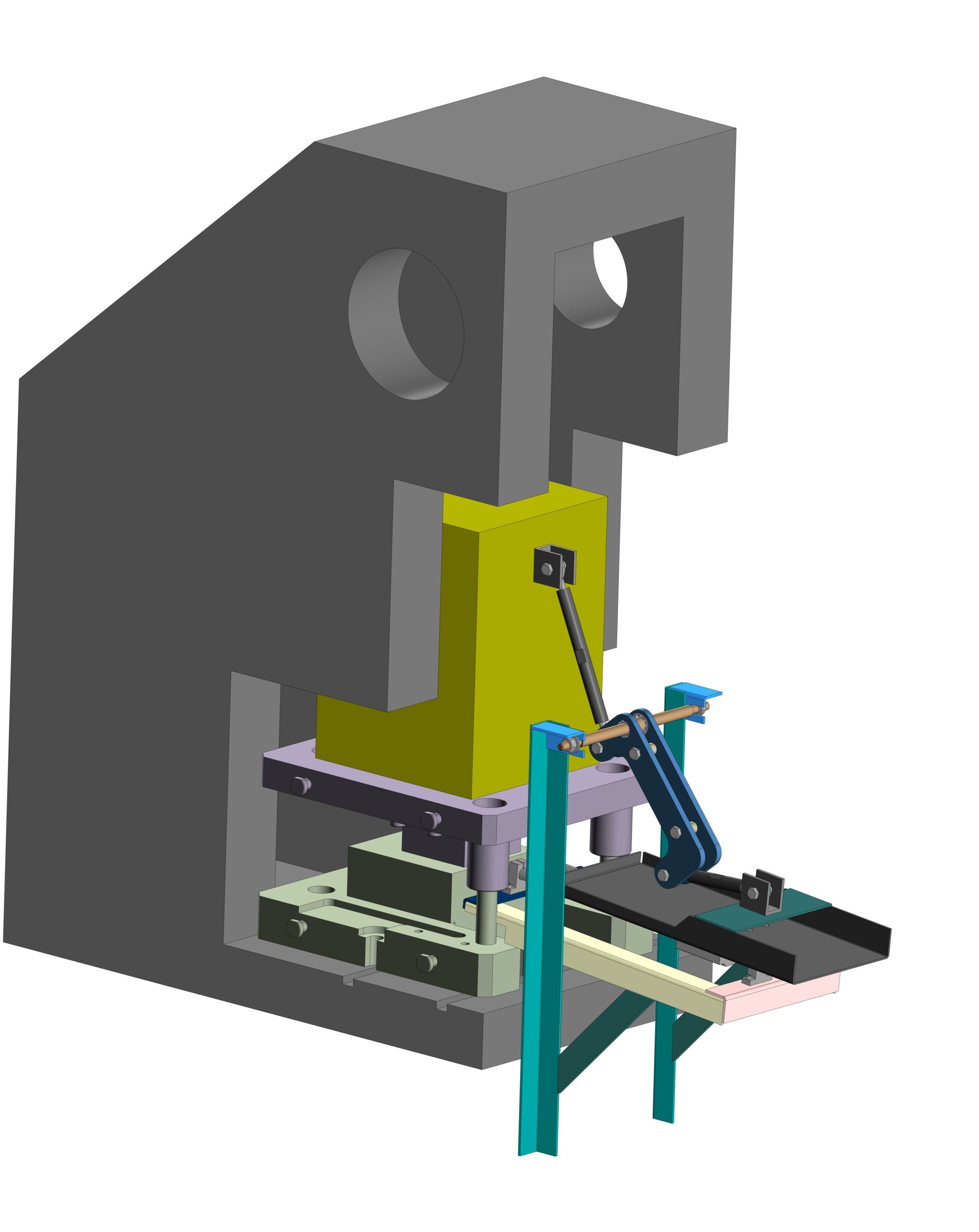

Рычажный лоток предназначен для забора шайб из штампа, Лоток показал себя в работе хорошо, планируется дальнейшая модернизация после выявления уязвимых мест.

Состав: Заготовка на сварку, Деталировка, Спецификация, 3D Сборка

Софт: КОМПАС-3D 21

Файлы:

Каталог
Промышленность
Металлургия
Обработка металлов давлением
Рычажный лоток для забора шайб и других изделий штамповки

bash.01.00СБ _ Рычажный лоток/bash.01.00 _ Рычажный лоток.spw

bash.01.00СБ _ Рычажный лоток/bash.01.00 _ Рычажный лоток_ сварка (Заготовка).cdw

bash.01.00СБ _ Рычажный лоток/bash.01.00СБ _ Рычажный лоток.a3d

bash.01.00СБ _ Рычажный лоток/bash.01.00СБ _ Рычажный лоток.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.01 _ Уголок №1.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.01 _ Уголок №1.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.02 _ Кронштейн.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.02 _ Кронштейн.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.03 _ Втулка дистанционная №1.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.03 _ Втулка дистанционная №1.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.04 _ Уголок №2.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.04 _ Уголок №2.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.05 _ Шпилька №1.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.05 _ Шпилька №1.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.06 _ Рычаг.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.06 _ Рычаг.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.07 _ Тяга.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.07 _ Тяга.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.08 _ Лоток.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.08 _ Лоток.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.09 _ Тяга №2.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.09 _ Тяга №2.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.10 _ Втулка дистанционная №2.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.10 _ Втулка дистанционная №2.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.11 _ Уголок №3.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.11 _ Уголок №3.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.12 _ Уголок №4.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.12 _ Уголок №4.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.13 _ Уголок №5.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.13 _ Уголок №5.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.14 _ Планка.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.14 _ Планка.m3d

bash.01.00СБ _ Рычажный лоток/bash.01.15 _ Ребро жёсткости.cdw

bash.01.00СБ _ Рычажный лоток/bash.01.15 _ Ребро жёсткости.m3d

bash.01.00СБ _ Рычажный лоток/SAL10-CX # Шарнирная головка правая резьба.m3d

bash.01.00СБ _ Рычажный лоток/SC16 # Линейный подшипник.m3d

bash.01.00СБ _ Рычажный лоток/SH16 # Держатель вала.m3d

bash.01.00СБ _ Рычажный лоток/ф16 # Прецизионный вал.m3d

bash.01.00СБ _ Рычажный лоток/Штамповый блок верх.m3d

bash.01.00СБ _ Рычажный лоток/Штамповый блок низ.m3d

bash.01.00СБ _ Рычажный лоток/Эскиз пресса 2.m3d

bash.01.00СБ _ Рычажный лоток/Эскиз пресса.m3d
