Штамп для детали "Диафрагма рифленая"

Штамп для детали "Диафрагма рифленая", чертеж самой детали отсутствует. Выполнялось на производство. Деталировка (плита верхняя, штифт, плита подкладная верхняя, втулка, винт грузовой, пуансонодержатель верхний, пуансон-матрица верхняя, пуансон-матрица нижняя, пуансонодержатель нижний, колонка,плита подкладная нижняя, плита нижняя, толкатель, вставка, пружина, отлипатель, хвостовик).

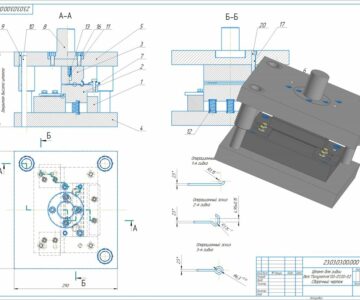

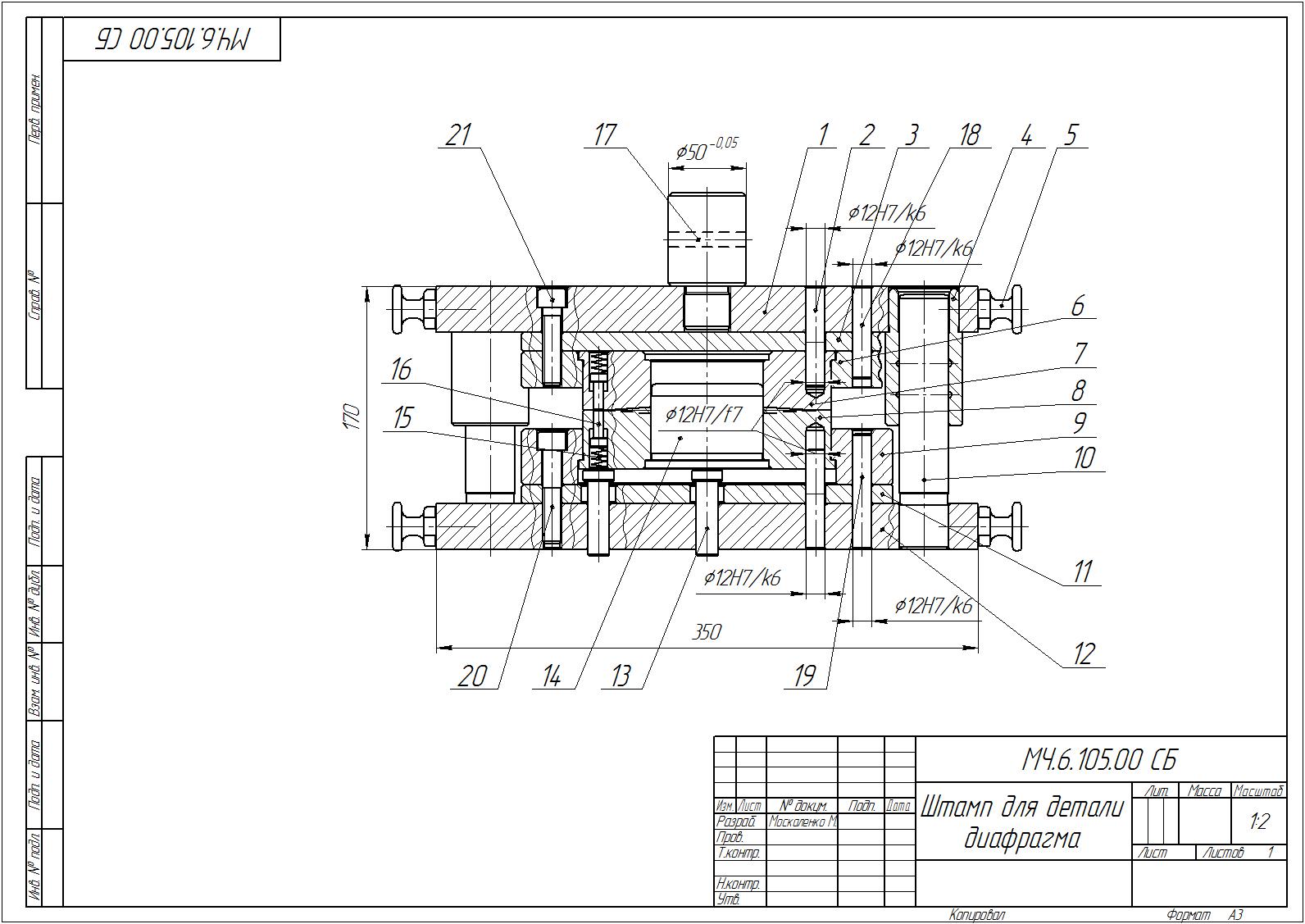

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Штамп для детали "Диафрагма рифленая"

Винт грузовой.cdw
Вставка.cdw
Втулка.cdw
Колонка.cdw
Отлипатель.cdw
Плита верхняя.cdw
Плита нижняя.cdw
Плита подкладная верхняя.cdw
Плита подкладная нижняя.cdw
Пружина.cdw
Пуансон-матрица верхняя.cdw
Пуансон-матрица нижняя.cdw
Пуансонодержатель верхний.cdw
Пуапсонодержатель нижний.cdw
Сборка.cdw
Спецификация продолжение.cdw
Спецификация.cdw
Толкатель.cdw
Хвостовик.cdw
Штифт.cdw
