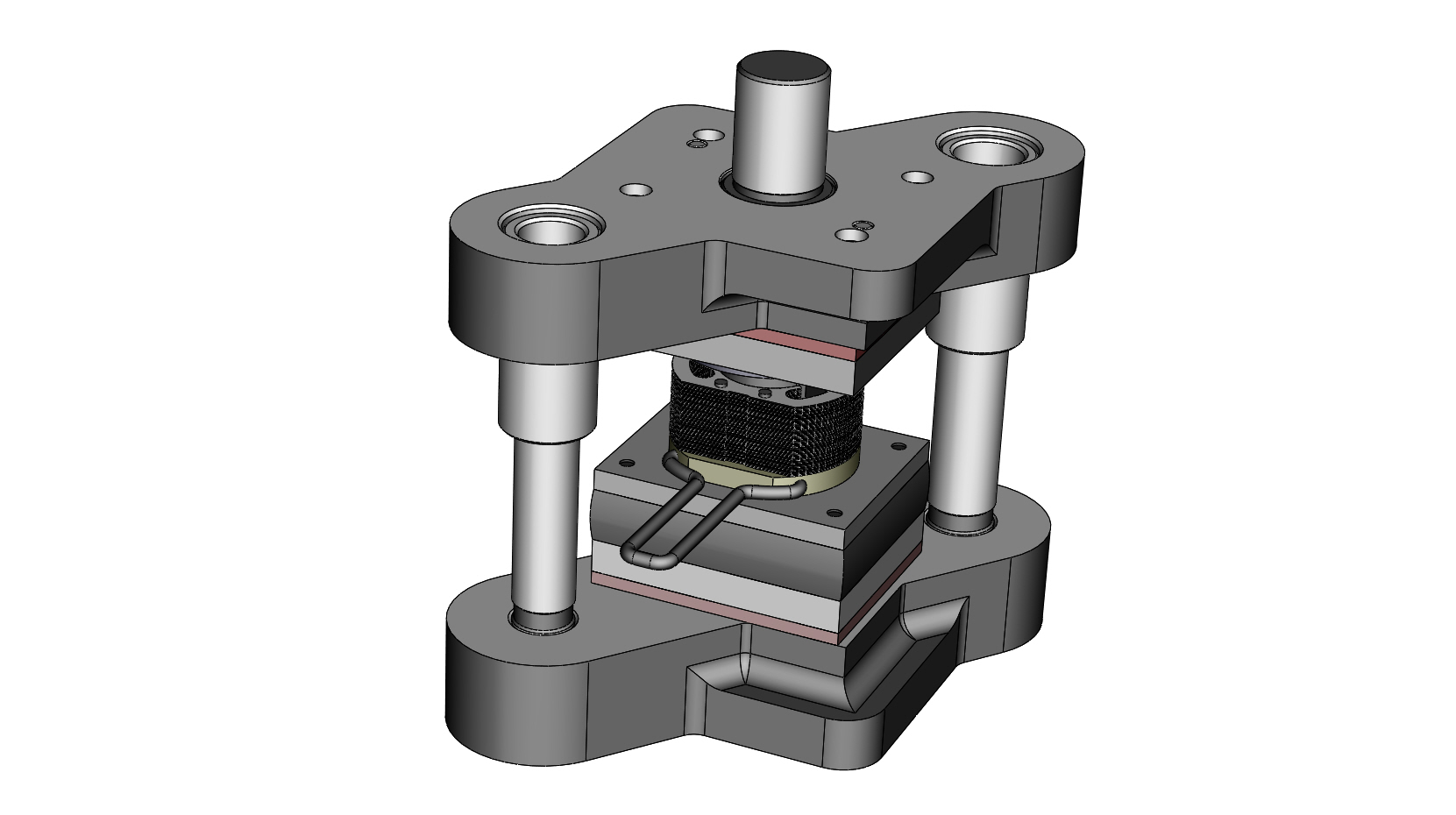

Штамп для клёпки пакета индуктора 1134-4077

Габариты: 214х264х238 в закрытом состоянии по плитам.
Штамп предназначен для стяжки и клёпки пакета индуктора (деталь статора электродвигателя), заранее собранного из 50 пластин и четырёх заклёпок и установленного на специальный поддон, вставляемый в штамп для производства стяжки клёпки пакета. После рабочего действия поддон вынимается из штампа и из него извлекается готовый индуктор. Штамп предназначен для мелкосерийного производства, выпущено всего несколько сотен изделий.
Проект памятен тем, что после сдачи чертежей в работу не было ни одного вопроса к конструктору как в процессе изготовления и испытания штампа, так и в процессе его применения. В практике такое встречается весьма нечасто.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:
1134-4077.00 СБ Штамп для клёпки пакета индуктора.SLDASM
1134-4077.01 Винт специальный.SLDPRT
1134-4077.20 Блок штампа/1134-4077.20 СБ Блок штампа.SLDASM
1134-4077.20 Блок штампа/1134-4077.21 Плита нижняя.SLDPRT
1134-4077.20 Блок штампа/1134-4077.22 Плита верхняя.SLDPRT
1134-4077.20 Блок штампа/1134-4077.23 Колонка ф 28.SLDPRT
1134-4077.20 Блок штампа/1134-4077.24 Колонка ф 32.SLDPRT
1134-4077.20 Блок штампа/1134-4077.25 Втулка ф 32.SLDPRT
1134-4077.20 Блок штампа/1134-4077.26 Втулка ф 28.SLDPRT
1134-4077.20 Блок штампа/1134-4077.27 Хвостовик.SLDPRT
1134-4077.30 Поддон/1134-4077.30 СБ Поддон.SLDASM
1134-4077.30 Поддон/1134-4077.31 Подставка.SLDPRT
1134-4077.30 Поддон/1134-4077.32 Оправка.SLDPRT
1134-4077.30 Поддон/1134-4077.33 Игла.SLDPRT
1134-4077.30 Поддон/1134-4077.34 Ручка.SLDPRT
1134-4077.30 Поддон/Винт 6х10.SLDPRT
1134-4077.30 Поддон/Штифт 5х16.SLDPRT
1134-4077.40 Пакет верхний/1134-4077.40 СБ Пакет верхний.SLDASM
1134-4077.40 Пакет верхний/1134-4077.41 Пуансонодержатель.SLDPRT
1134-4077.40 Пакет верхний/1134-4077.42 Прокладка.SLDPRT
1134-4077.40 Пакет верхний/1134-4077.43 Пуансон.SLDPRT
1134-4077.40 Пакет верхний/штифт 4х10.SLDPRT
1134-4077.50 Пакет нижний/1134-4077.50 СБ Пакет нижний.SLDASM
1134-4077.50 Пакет нижний/1134-4077.51 Обойма матрицы.SLDPRT
1134-4077.50 Пакет нижний/1134-4077.52 Прокладка.SLDPRT
1134-4077.50 Пакет нижний/1134-4077.53 Съёмник.SLDPRT
1134-4077.50 Пакет нижний/1134-4077.54 Буфер.SLDPRT
1134-4077.50 Пакет нижний/1134-4077.55 Боёк.SLDPRT
1134-4077.50 Пакет нижний/1134-4077.56 Ловитель.SLDPRT
stift/Stift 3128n_gost.SLDPRT
Болт 8х60 вн. ш.SLDPRT
Винт М8х55.SLDPRT
ЕЖАИ 684311.002 Пакет индуктора/ЕЖАИ 684311.002 СБ Пакет индуктора.SLDASM
ЕЖАИ 684311.002 Пакет индуктора/ЕЖАИ 757221.005 Пластина.SLDPRT
ЕЖАИ 684311.002 Пакет индуктора/Заклёпка.SLDPRT
Штифт 8 х 45.SLDPRT
1134-4077.00 СБ Штамп для клёпки пакета индуктора.JPG
