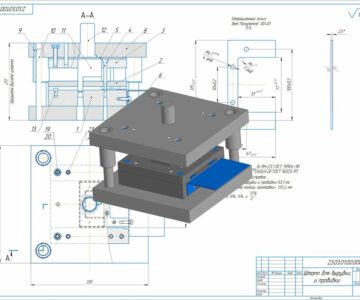

Штамп для пробивки и вырубки изделия Пряжка

140

858

200

3D модель Штамп для пробивки и вырубки изделия Пряжка

3D-модели и чертежи на штамп для пробивки и вырубки изделия Пряжка

3D Модели

Автор

Олег Бутов

Дата

02.06.2016

Язык

Русский

Состав

3D Сборка и Детали

Софт

КОМПАС-3D 13 SP1 Как открыть?

Содержимое архива

Пряжка
- Лента-заготовка.m3d

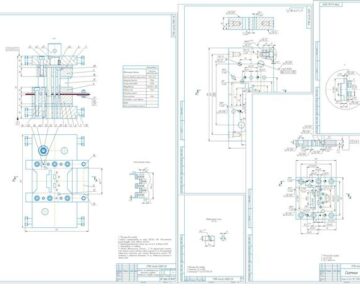

- Чертежи штампа
  - ДЕБ1701-0344.116 - Пружина.cdw
  - ДЕБ1701-0344.106 - Пуансон.cdw
  - Эскиз с раскроем.cdw
  - ДЕБ1701-0344.111 - Упор.cdw
  - ДЕБ1701-0344.03 - Хвостовик.cdw
  - ДЕБ1701-0344.01 - Блок.spw
  - ДЕБ1701-0344 - Штамп для вырубки и пробивки.spw
  - ДЕБ1701-0344.109 - Упор.cdw
  - ДЕБ1701-0344.113 - Ограничитель.cdw
  - ДЕБ1701-0344.100СБ - Пакет.cdw
  - ДЕБ1701-0344.110 - Прижим.cdw
  - ДЕБ1701-0344.115 - Пружина.cdw
  - ДЕБ1701-0344.004 - Штырь 1097-0001 ГОСТ18846-80.cdw
  - ДЕБ1701-0344.102 - Съемник.cdw
  - ДЕБ1701-0344.101 - Матрица.cdw
  - ДЕБ1701-0344.104 - Планка направляющая.cdw
  - ДЕБ1701-0344.01СБ - Блок.cdw
  - ДЕБ1701-0344.108 - Планка.cdw
  - Д26.24.00.001 - Пряжка.cdw
  - ДЕБ1701-0344.103 - Пуансонодержатель.cdw
  - ДЕБ1701-0344.107 - Пуансон.cdw
  - ДЕБ1701-0344СБ - Штамп для вырубки и пробивки.cdw
  - ДЕБ1701-0344.105 - Плитка подкладная.cdw
- Штамп для вырубки и пробивки
  - ДЕБ1701-0344.04 - Штырь.m3d
  - ДЕБ1701-0344.01.002 - Плита верняя.m3d
  - Хвостовик 1034-0681 ГОСТ 16716-71.m3d
  - ДЕБ1701-0344.01.000СБ - Блок.a3d
  - ДЕБ1701-0344СБ - Штамп для вырубки и пробивки.a3d
  - ДЕБ1701-0344.01.001 - Плита нижняя.m3d
  - Система узлов блока
    - Колонка ГОСТ 13118-83 исполнение 1.m3d
    - Колонка ГОСТ 13118-83 исполнение 1 (2).m3d
    - Втулка ГОСТ 13120-83 (2).m3d
    - Втулка ГОСТ 13120-83.m3d
- Пакет с неподвижным съемником
  - ДЕБ1701-0344.103 - Пуансонодержатель.m3d
  - ДЕБ1701-0344.102 - Съемник.m3d
  - ДЕБ1701-0344.100СБ Пакет.a3d
  - ДЕБ1701-0344.111 - Упор.m3d
  - ДЕБ1701-0344.104 - Планка направляющая.m3d
  - ДЕБ1701-0344.116 - Пужина.m3d
  - Штифт ГОСТ 3128-80 исполнение 2 (2).m3d
  - Винт ГОСТ 11738-84 (2).m3d
  - Винт ГОСТ 11738-84.m3d
  - Ограничитель ГОСТ 24536-80 исполнение 2.m3d
  - ДЕБ1701-0344.105 - Плитка подкладная.m3d
  - ДЕБ1701-0344.101 - Матрица.m3d
  - Штифт ГОСТ 3128-80 исполнение 2.m3d
  - ДЕБ1701-0344.106 - Пуансон.m3d
  - ДЕБ1701-0344.107 - Пуансон.m3d
  - ДЕБ1701-0344.108 - Планка.m3d
  - ДЕБ1701-0344.115 - Пужина.m3d
  - ДЕБ1701-0344.104-01 - Планка направляющая.m3d
  - ДЕБ1701-0344.109 - Упор.m3d
  - ДЕБ1701-0344.110 - Прижим.m3d
- Д26.24.00.001 - Пряжка.m3d

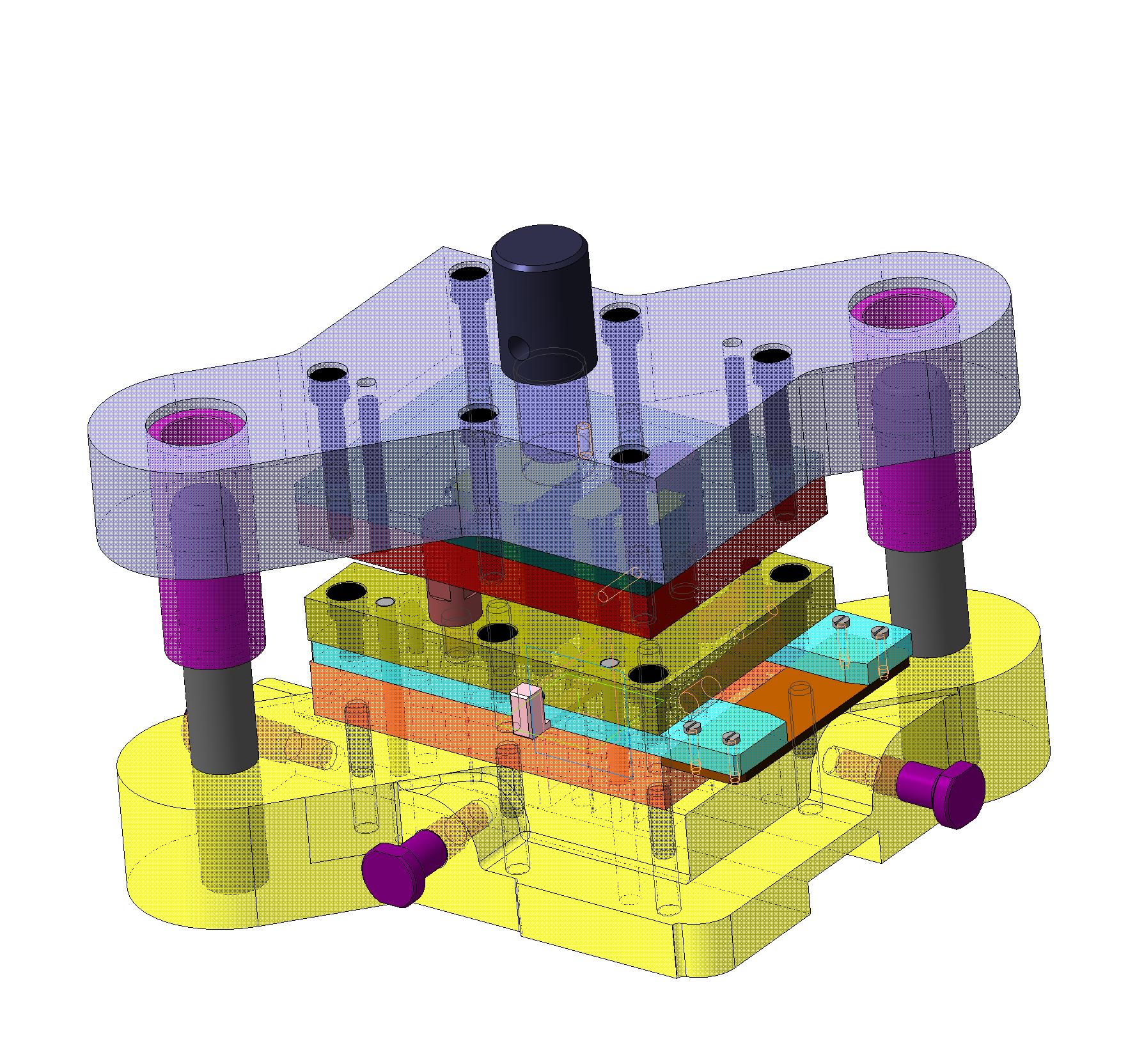

- ДЕБ1701-0344СБ - Штамп для вырубки и пробивки.jpg
