Штамп для вырубки и пробивки детали полупетля

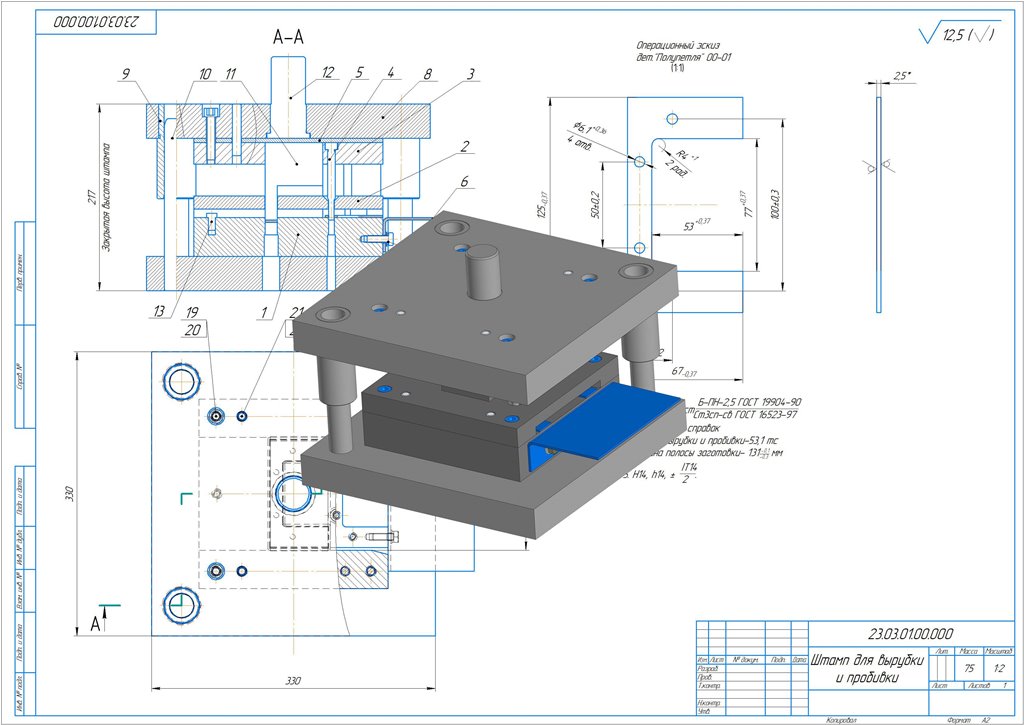

Штамп последовательный для детали Полупетля. Одна часть из комплекта "Петля дверная" Твердотельное моделирование и чертежи.В масштабе 1:1.

Состав: 3D Сборка, чертежи, Спецификация

Софт: КОМПАС-3D 18

Файлы:

Каталог
Промышленность
Металлургия
Обработка металлов давлением
Штамп для вырубки и пробивки детали полупетля

Матрица 23.03.01.00.001.m3d

Винт М10х50.m3d

Съемник 23.03.01.00.002.cdw

Плита подкладная 23.03.01.00.005.cdw

Штифт 10х90.m3d

Пуансон 23.03.01.00.004.cdw

Плита подкладная 23.03.01.00.005.m3d

Пуансон 23.03.01.00.004.m3d

Пуансон 23.03.01.00.011.m3d

Опора 23.03.01.00.006.m3d

Пуансон 23.03.01.00.011.cdw

Плита нижняя 23.03.01.00.007.m3d

Полупетля 00-01.m3d

Шайба 8 65Г 019 ГОСТ 6402-70.m3d

Хвостовик 23.03.01.00.012.m3d

Ограничитель 23.03.01.00.013.m3d

Втулка 23.03.01.00.009.cdw

Хвостовик 23.03.01.00.012.cdw

Колонка 23.03.01.00.010.m3d

Колонка 23.03.01.00.010.cdw

Плита верхняя 23.03.01.00.008.cdw

Плита верхняя 23.03.01.00.008.m3d

Штамп для вырубки и пробивки 23.03.01.00.000.cdw

Плита нижняя 23.03.01.00.007.cdw

Втулка 23.03.01.00.009.m3d

Штифт 10х60.m3d

Болт М8-6gx25.68.019 ГОСТ 7798-70.m3d

Опора 23.03.01.00.006.cdw

Спецификация 23.03.01.00.000.spw

Съемник 23.03.01.00.002.m3d

Пуансонодержатель 23.03.01.00.003.cdw

Винт М10х80.m3d

Матрица 23.03.01.00.001.cdw

Шайба C.8.02.019 ГОСТ 11371-78.m3d

23.03.01.00.000СБ.a3d

Пуансонодержатель 23.03.01.00.003.m3d

Ограничитель 23.03.01.00.013.cdw
