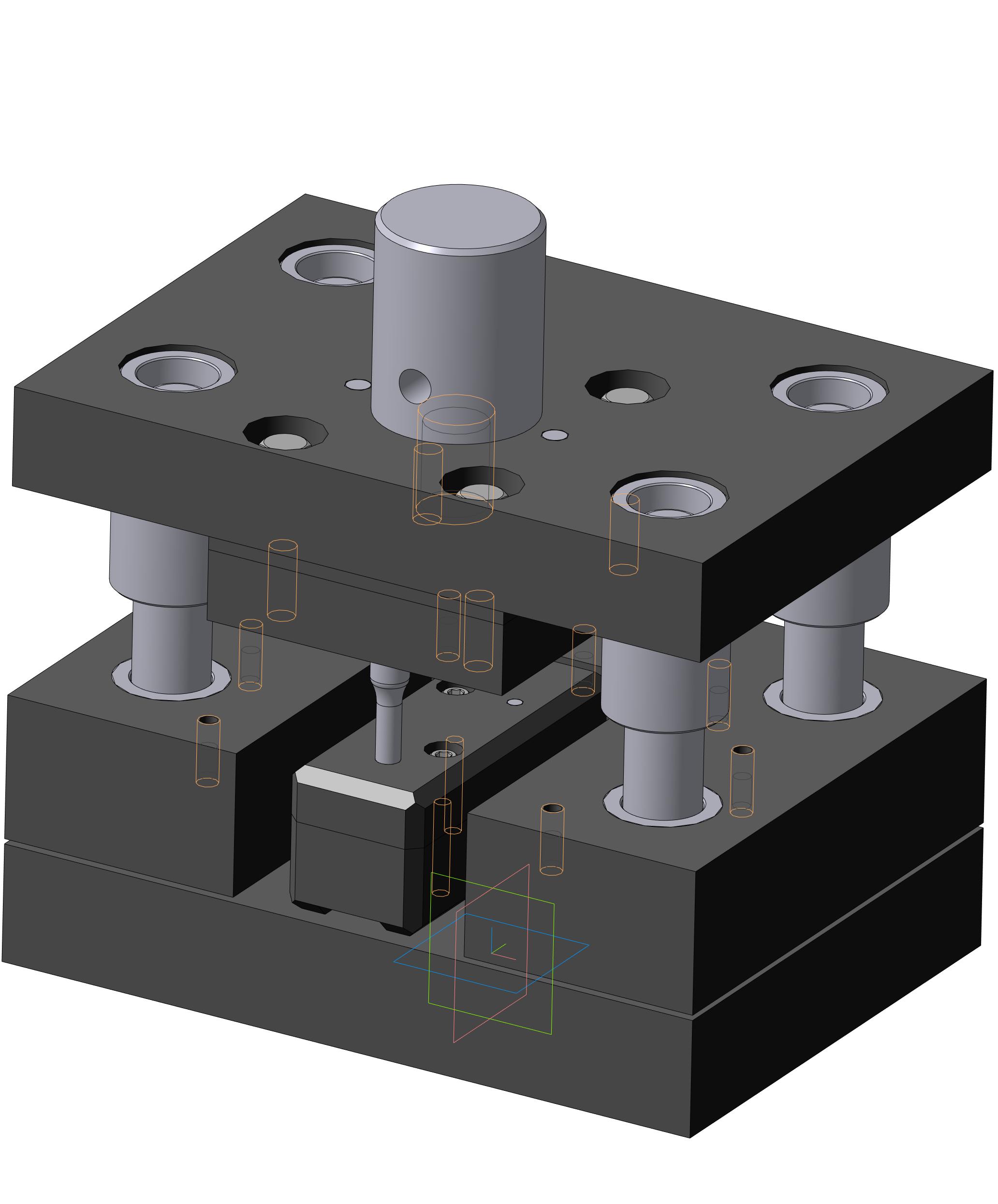

Штамп предназначен для пробивки 2-х отверстий в трубе 60х60 ф9 мм.
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -
- Штамп для пробивки отверстий в трубе 60х60
Штамп для пробивки отверстий в трубе 60х60
0
4
1016
6
2
150
Автор
Роман
Яресько
Дата
01.06.2019
Язык
Русский
Состав
Сборочный чертеж, Деталировка, Спецификация, 3D-модель
Софт
КОМПАС-3D 18.1.9
Как открыть?
Содержимое архива
-
Плита верхняя.m3d
-
ШТ-01.08 - Втулка.cdw
-
Чертеж.cdw
-
ШТ-01.06 - Прокладка.cdw
-
Втулка ГОСТ 13121-83.m3d
-
ШТ-01.10 - Хвостовик.cdw
-
ШТ-01.12 - Пуансон.cdw
-
Штифт ГОСТ 3128-80 исполнение 2 (2).m3d
-
Прокладка.m3d
-
ШТ-01.09 - Втулка.cdw
-
ШТ-01.01 - Плита нижняя.cdw
-
Сб низ.a3d
-
Матрица.m3d
-
Штифт ГОСТ 3128-80 исполнение 2.m3d
-
Винт ГОСТ 18786-80.m3d
-
Пуансонодержатель.m3d
-
ШТ-01 - Штамп пробивки трубы .spw
-
Пружина ГОСТ 18793-80.m3d
-
Колонка ГОСТ 13119-81 исполнение 2.m3d
-
Сб верх.a3d
-
ШТ-01 СБ - Штамп пробивки трубы.a3d
-
ШТ-01.02 - Плита промежуточная.cdw
-
Хвостовик ГОСТ 16716-71 исполнение 1.m3d
-
Плита нижняя.m3d
-
ШТ-01.11 - Винт ступенчатый.cdw
-
Плита промежуточная.m3d
-
ШТ-01.07 - Колонка.cdw
-
Пуансон ГОСТ 16623-80 исполнение 1.m3d
-
ШТ-01.04 - Матрица.cdw
-
Втулка ГОСТ 13120-83.m3d
-
ШТ-01 СБ - Штамп пробивки трубы Сборочный чертеж.cdw
-
ШТ-01.03 - Плита верхняя.cdw
-
ШТ-01.05 - Пуансонодержатель.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
