Штамп для пробивки пазов (8 шт.)

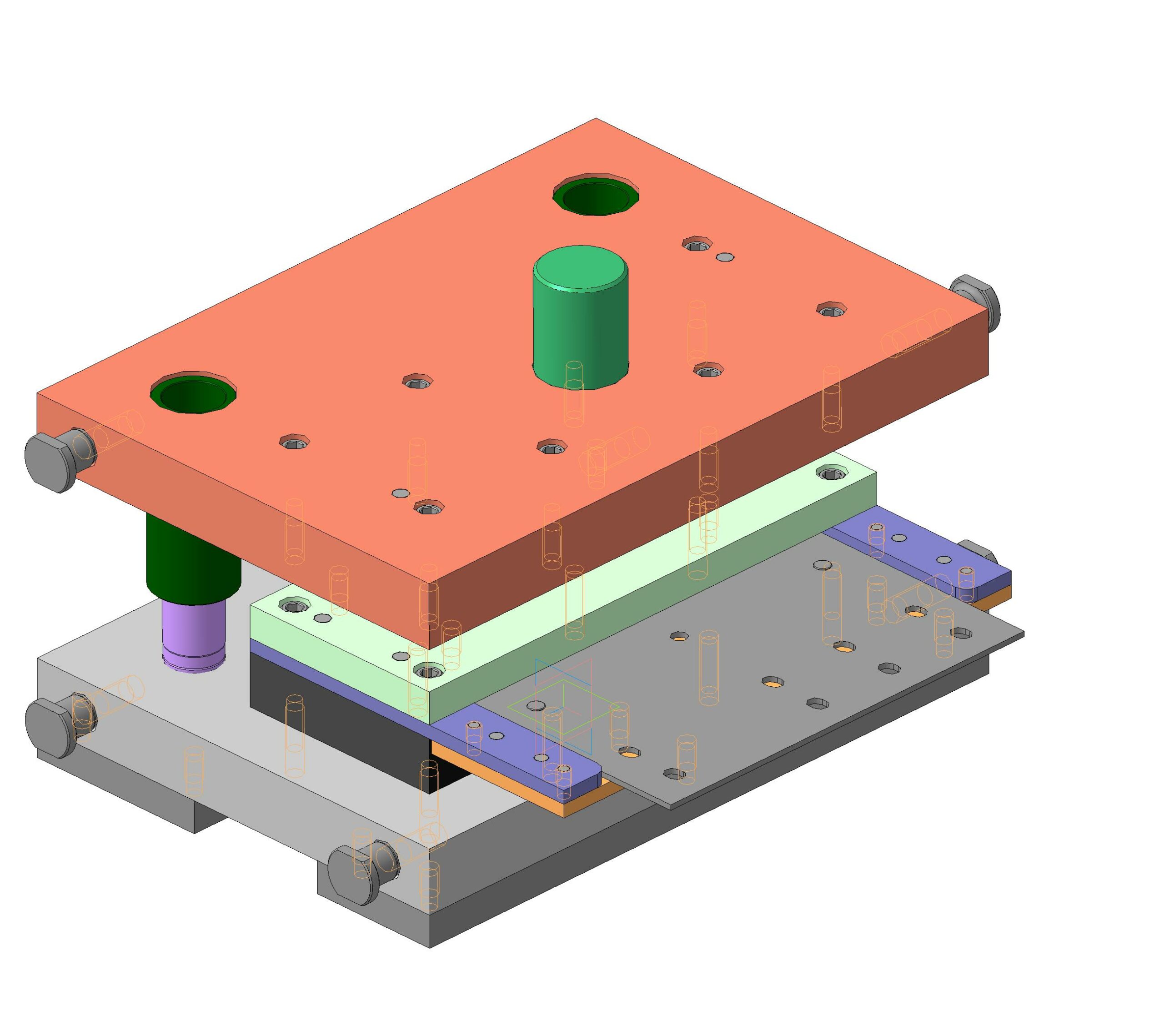

Штамп для пробивки овальных пазов 12х16 . Толщина пробиваемой детали 4 мм.
Всего в детали пробиваются 16 пазов (по 8 пазов за один рабочий ход пресса) . Базировка производится на предварительно пробитые 2 отверстия из среднего ряда.

Состав: 3D Сборка, Модели деталей

Софт: КОМПАС-3D 13 SP1

Файлы:

Штамп для пробивки 8 пазов 12х16/

Штамп для пробивки 8 пазов 12х16/Плита верхняя.m3d

Штамп для пробивки 8 пазов 12х16/Фиксатор.m3d

Штамп для пробивки 8 пазов 12х16/Колонка.m3d

Штамп для пробивки 8 пазов 12х16/Штырь транспортный М16.m3d

Штамп для пробивки 8 пазов 12х16/Хвостовик1.m3d

Штамп для пробивки 8 пазов 12х16/Съемник.m3d

Штамп для пробивки 8 пазов 12х16/Штамп.jpg

Штамп для пробивки 8 пазов 12х16/Матрица.m3d

Штамп для пробивки 8 пазов 12х16/Подставка1.m3d

Штамп для пробивки 8 пазов 12х16/Пуансонодержатель.m3d

Штамп для пробивки 8 пазов 12х16/Штамп.a3d

Штамп для пробивки 8 пазов 12х16/Втулка.m3d

Штамп для пробивки 8 пазов 12х16/Подставка.m3d

Штамп для пробивки 8 пазов 12х16/Плита нижняя.m3d

Штамп для пробивки 8 пазов 12х16/Накладка внутренняя.m3d

Штамп для пробивки 8 пазов 12х16/Пластина.m3d

Штамп для пробивки 8 пазов 12х16/Плита подкладная.m3d

Штамп для пробивки 8 пазов 12х16/Планка направляющая.m3d

Штамп для пробивки 8 пазов 12х16/Пуансон 12х16.m3d
