Штамп для V-образной гибки детали типа "уголок"

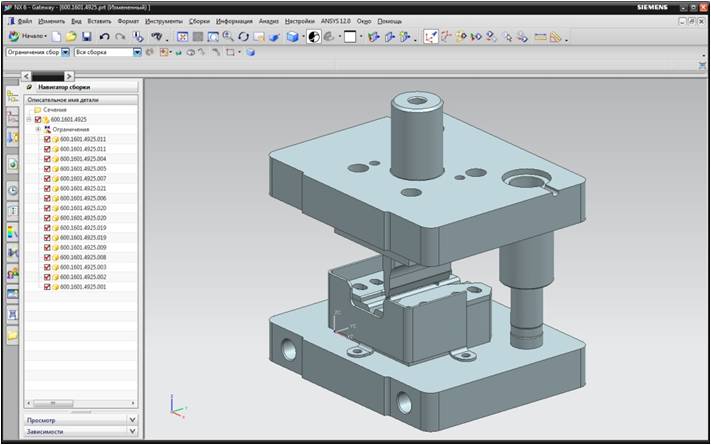

Сборка штампа для гибки V-образной детали типа "уголок" из алюминиевого сплава АМг6. Штамп состоит из следующих элементов: колонка, фиксатор, хвостовик, втулка, подкладка, пуансон, планки фиксирующие, матрица, плиты, ограждение.

Состав: 3D Сборка, Колонка, Фиксатор, Хвостовик, Втулка, Подкладка, Пуансон, Планка фиксирующая, Пуансонодержатель, Матрица, Плита, Ограждение, Чертежи Язык документа

Софт: NX 6

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Штамп для V-образной гибки детали типа "уголок"
