Штамп для гибки хомута

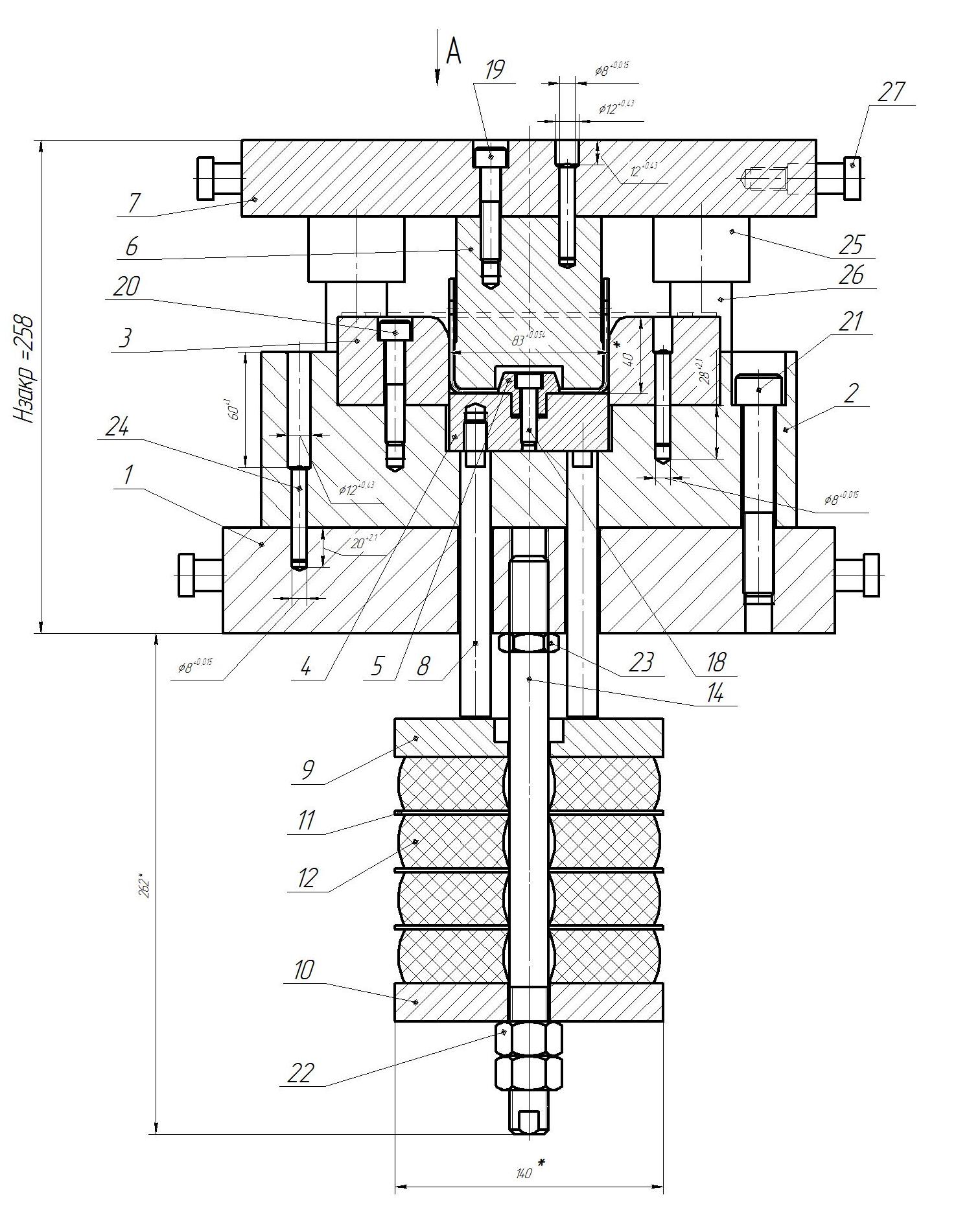

Штамп для гибки П-образного хомута. Базировка заготовки выполняется по отверстиям в заготовке для обеспечения требуемой точности детали.

Состав: Сборочный чертеж, Деталировка (все детали), Спецификация. Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Штамп для гибки хомута\Ш3-2012.00.000 СБ.cdw
Штамп для гибки хомута\Ш3-2012.00.000 ТЧ.cdw
Штамп для гибки хомута\Ш3-2012.00.000-Спецификация.spw
Штамп для гибки хомута\Ш3-2012.00.001-плита нижняя.cdw
Штамп для гибки хомута\Ш3-2012.00.002-матрицедержатель.cdw
Штамп для гибки хомута\Ш3-2012.00.003-матрица.cdw
Штамп для гибки хомута\Ш3-2012.00.004-прижим.cdw
Штамп для гибки хомута\Ш3-2012.00.005-ловитель.cdw
Штамп для гибки хомута\Ш3-2012.00.006-пуансон.cdw
Штамп для гибки хомута\Ш3-2012.00.007-плита верхняя.cdw
Штамп для гибки хомута\Ш3-2012.00.008-толкатель.cdw
Штамп для гибки хомута\Ш3-2012.00.009-диск верхний.cdw
Штамп для гибки хомута\Ш3-2012.00.010-диск.cdw
Штамп для гибки хомута\Ш3-2012.00.011-прокладка.cdw
Штамп для гибки хомута\Ш3-2012.00.012-буфер.cdw
Штамп для гибки хомута\Ш3-2012.00.013-упор.cdw
Штамп для гибки хомута\Ш3-2012.00.014-шпилька.cdw
Штамп для гибки хомута
