Штамп для гибки хомутов

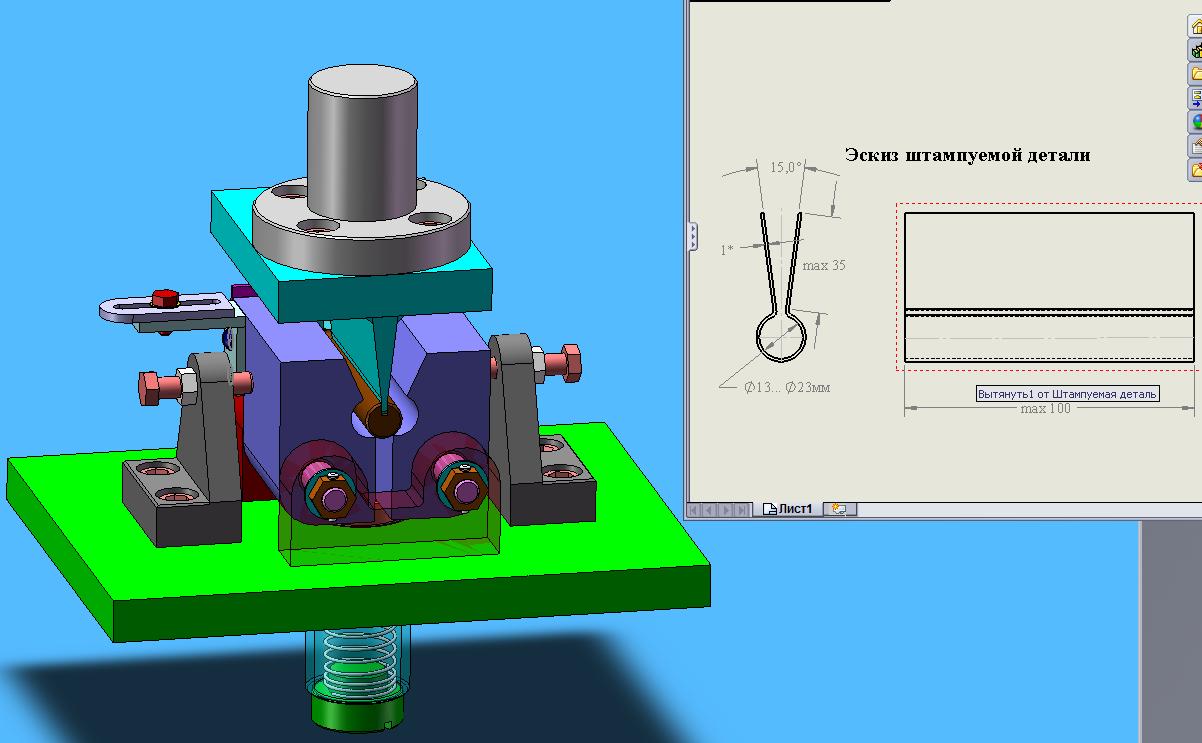

Штамп предназначен для гибки хомутов из стали толщиной б=1мм, длиной максимальной l=100мм, диаметром от 13 до 23мм и максимальной длиной ушек до 35мм.
Длина ушек регулируется подвижным упором.

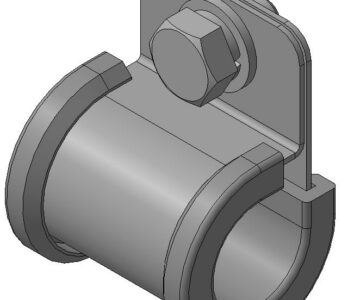

Получаемые хомуты из-за своей универсальности имеют широкое применение.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2009

Сайт: www
