Штамп гибочный двухместный для гибки хомутов

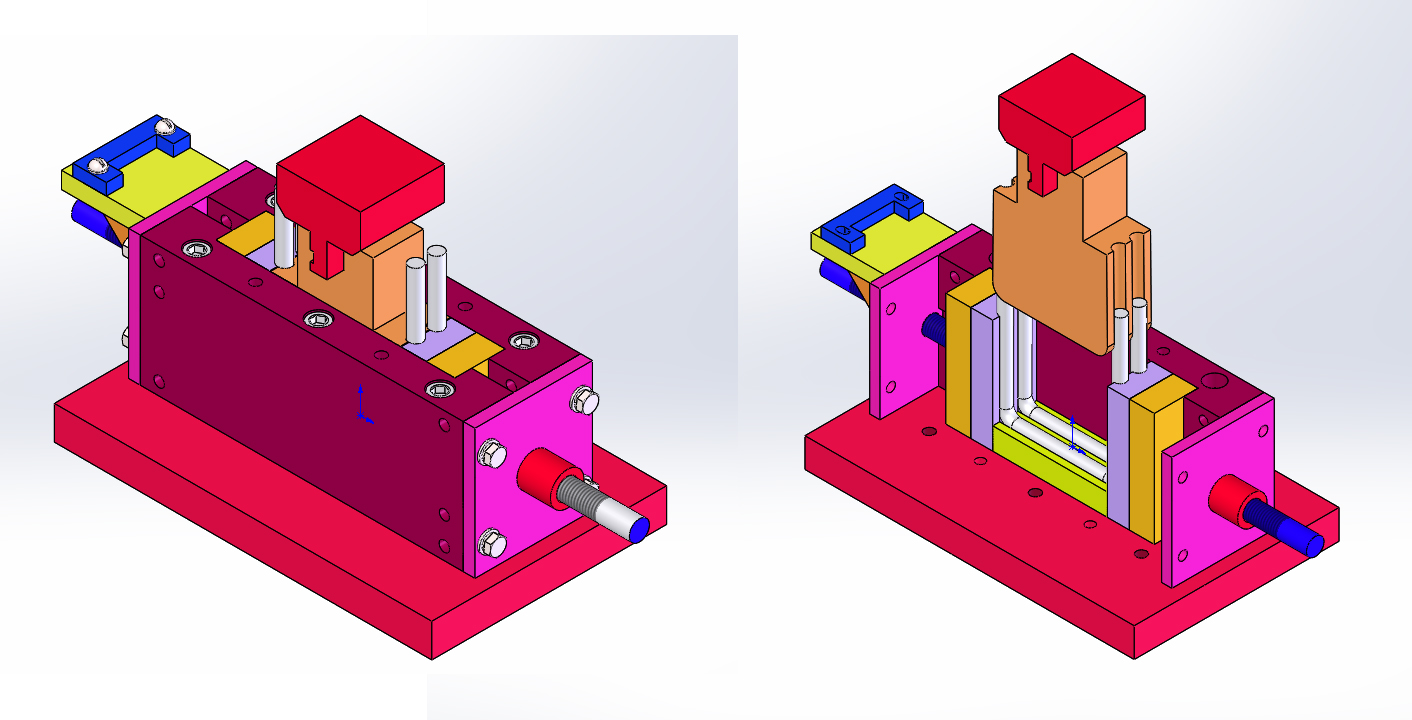

Штамп гибочный для гибки скоб (хомутов) из круга D=16 мм, ширина B=173, высота H=211. Штамп двухместный, предназначен для одновременной гибки двух заготовок.

Состав: 3D Сборка, Модель одной деталью, Деталировка, Черновые чертежи Язык документа

Софт: SolidWorks 2019 SP4

Файлы:

Каталог / Промышленность / Металлургия / Обработка металлов давлением / Штамп гибочный двухместный для гибки хомутов

Штамп гибочный\БМ 1601-4954 СБ
Штамп гибочный\БМ 1601-4954-01 Пуансон.sldprt
Штамп гибочный\БМ 1601-4954-02 Полуматрица.sldprt
Штамп гибочный\БМ 1601-4954-03 Выталкиватель.sldprt
Штамп гибочный\БМ 1601-4954-04 Обойма.sldprt
Штамп гибочный\БМ 1601-4954-05 Подкладка.sldprt
Штамп гибочный\БМ 1601-4954-06 Стяжка.sldprt
Штамп гибочный\БМ 1601-4954-07 Опора.sldprt
Штамп гибочный\БМ 1601-4954-08 Косынка.sldprt
Штамп гибочный\БМ 1601-4954-09 Хвостовик.sldprt
Штамп гибочный\БМ 1601-4954-10 Упор.sldprt
Штамп гибочный\БМ 1601-4954-11 Гайка.sldprt
Штамп гибочный\БМ 1601-4954-12 Винт.sldprt
Штамп гибочный\БМ 1601-4954-13 Плита нижняя.sldprt
Штамп гибочный\БМ 1601-4954.SLDDRW
Штамп гибочный\БМ 1601-4954.SLDPRT
Штамп гибочный\Болт M12x40 ГОСТ 7798-70.sldprt
Штамп гибочный\Винт A.M10x1,25x30 ГОСТ 17473-80.sldprt
Штамп гибочный\Винт M12x30 ГОСТ 11738-84.sldprt
Штамп гибочный\Винт M16x160 ГОСТ 11738-84.sldprt
Штамп гибочный\Шайба 12 ГОСТ 6402-70.sldprt
Штамп гибочный\Шайба A.12 ГОСТ 11371-78.sldprt
Штамп гибочный\Шайба C.10 ГОСТ 10450-78.sldprt
Штамп гибочный\Штифт 12x100 ГОСТ 3128-70.sldprt
Штамп гибочный
