Штамп для вырубки косынки на 100 тс прессе.

Штамп предназначен для вырубки детали типа "косынка" на 100тс прессе.При этом за один ход пресса вырубается две детали. Исходная заготовка- полоса, шириной равная ширине косынки.

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.001 Плита верхняя.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.002 Плита нижняя.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.002 ПРОРИСОВКА.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.003 Державка.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.004 Прокладка.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.005 Хвостовик.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.006 Лист.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.007 Матрица правая.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.008 Матрица левая.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.009 Планка.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.010 Съемник.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.011 Упор.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.012 Планка опорная.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.013 Пуансон.grb
1500-5036 Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204/1500-5036.СБ Штамп для вырубки косынки 3ЛЛБ1200К.05.01.204.grb
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

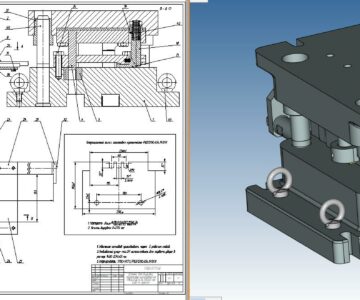

Штамп для вырубки кронштейна на 160 тс прессе.
Рейтинг: 70
Софт: T-FLEX CAD 10
Состав: Сборочный чертеж. Деталировка.
0
0
0
14
Штамп для вырубки кронштейна на 160 тс прессе.

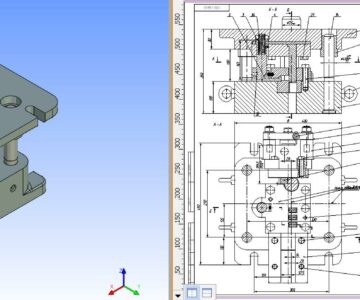

Штамп для вырубки заготовки кронштейна на 400 тс прессе.
