Штамп для вырубки заготовки кронштейна на 400 тс прессе.

Штамп предназначен для последовательной вырубки заготовки кронштейна на 400 тс прессе.

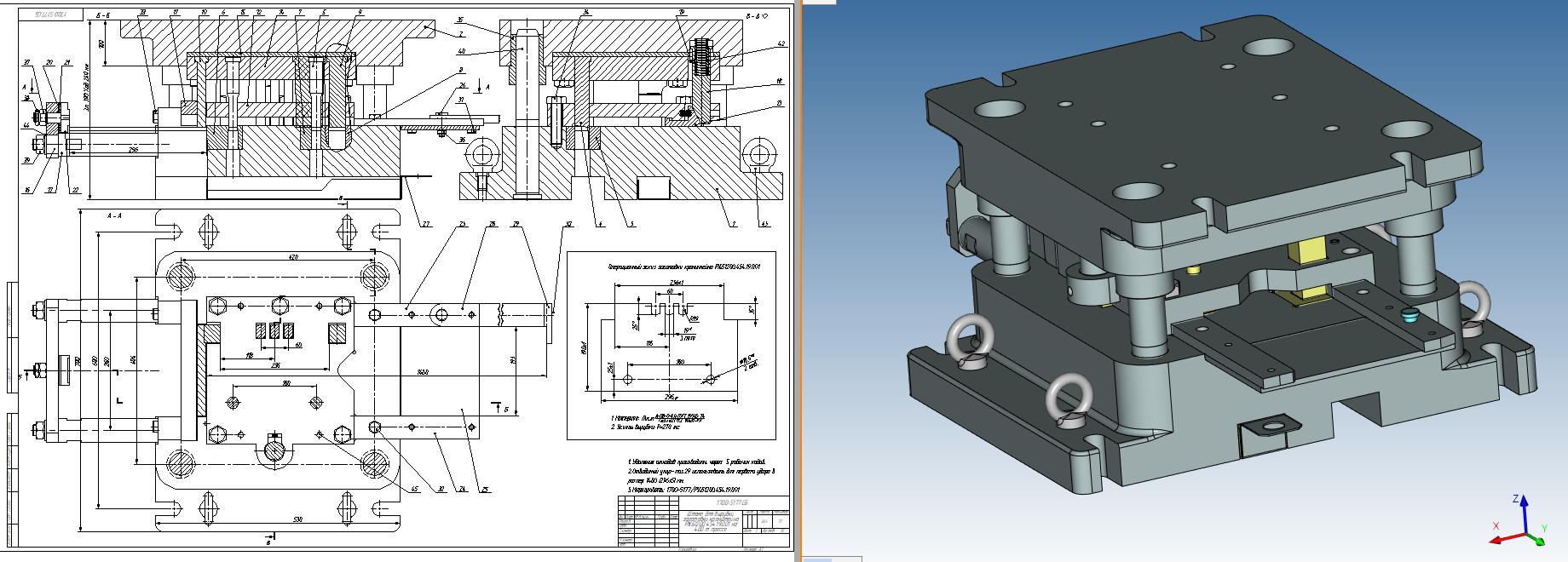

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.001 Плита нижняя.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.002 Плита верхняя.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.003 Секция матрицы.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.004 Пуансон.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.005 Пуансон круглый 18.7.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.006 Секция матрицы.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.007 Матрица круглая.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.008 Матрица.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.009 Пуансон квадратный.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.010 Пуансон отрезной.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.011 Противоотжим.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.012 Съемник.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.012 Съемник.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.013 Ползушка.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.014 Пунсонодержатель.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.015 Прокладка.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.016 Корпус упора.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.017 Направляющая.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.018 Клин.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.019 Шпонка.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.020 Прокладка.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.021 Прокладка-буфер.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.022 Упор.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.023 Планка правая.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.024 Планка левая.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.025 Лист.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.026 Винт ступенчатый.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.027 Лоток(развертка).grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.027 Лоток.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.028 Планка.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.029 Упор.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.СБ Штамп для вырубки кронштейна РЖБ1200.454.19.001.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/1700-5177.СБ Штамп для вырубки кронштейна РЖБ1200.454.19.001.grb.err
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/Втулка 50Н7-110 СТП 002522.233-82.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/Колонка II СТП 002522.233-82 50f7-370 l=160.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/Кронштейн РЖБ1200.454.19.001 заг..grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/прорисовка матриц с пуансонами.grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/Пружина 1086-0793 ГОСТ18793-80 (Н=36).grb
1700-5177 Штамп для вырубки кронштейна РЖБ1200.454.19.001/Пружина 1086-0881 ГОСТ18793-80 (Н=102.2).grb
