КОМПАС 3D 18

Штамп вырубки кронштейна

Штамп последовательной вырубки детали из полосы толщиной 1,5 мм. по регулируемому упору.

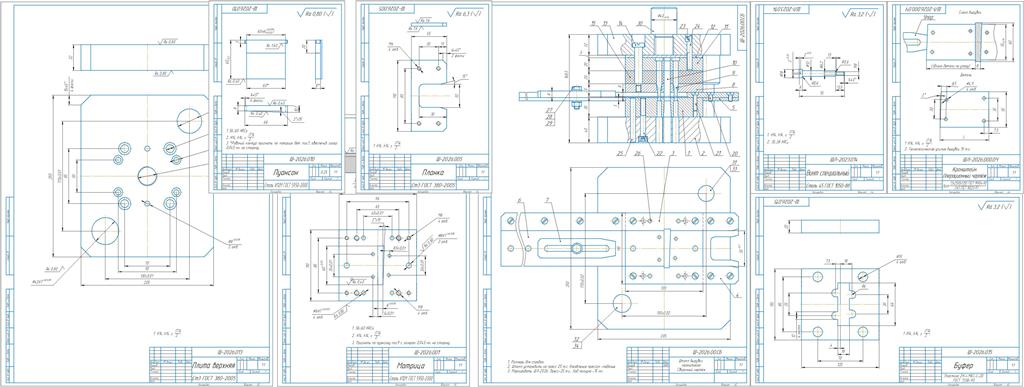

Состав: Сборочный чертёж (СБ), Деталировка (Матрица,Плита нижняя,,планка направляющая, Упор, Съёмник,Пуансон, Пуансонодержатель,Плита Верхняя, Прокладка,Винт Специальный,Буфер),Спецификация. Язык документа

Софт: КОМПАС-3D 16 sp2

Просмотр файлов
Штамп вырубки/Буфер_ Ш-2026.015.cdw
Штамп вырубки/Винт специальный _ Ш-2026.014.cdw
Штамп вырубки/Кронштейн Операционный чертёж _ ШЛ-2026.000.ОЧ.cdw
Штамп вырубки/Матрица _ Ш-2026.001.cdw
Штамп вырубки/Планка _ Ш-2026.005.cdw
Штамп вырубки/Планка _ Ш-2026.006.cdw
Штамп вырубки/Планка направляющая _ Ш-2026.003.cdw
Штамп вырубки/Планка направляющая _ Ш-2026.004.cdw
Штамп вырубки/Плита верхняя _ Ш-2026.013.cdw
Штамп вырубки/Плита нижняя _ Ш-2026.002.cdw
Штамп вырубки/Прокладка_ Ш-2026.012.cdw
Штамп вырубки/Пуансон _ Ш-2026.009.cdw
Штамп вырубки/Пуансон _ Ш-2026.010.cdw
Штамп вырубки/Пуансонодержатель_ Ш-2026.011.cdw
Штамп вырубки/Съёмник _ Ш-2026.008.cdw
Штамп вырубки/Упор _ Ш-2026.007.cdw
Штамп вырубки/Штамп вырубки кронштейна Сборочный чертёж _ Ш-2026.00.СБ.cdw
Штамп вырубки/Штамп вырубки кронштейна _ Ш-2026.000.СБ.spw
Штамп вырубки
