Штамп гибочный кронштейна в установочных и габаритных размерах

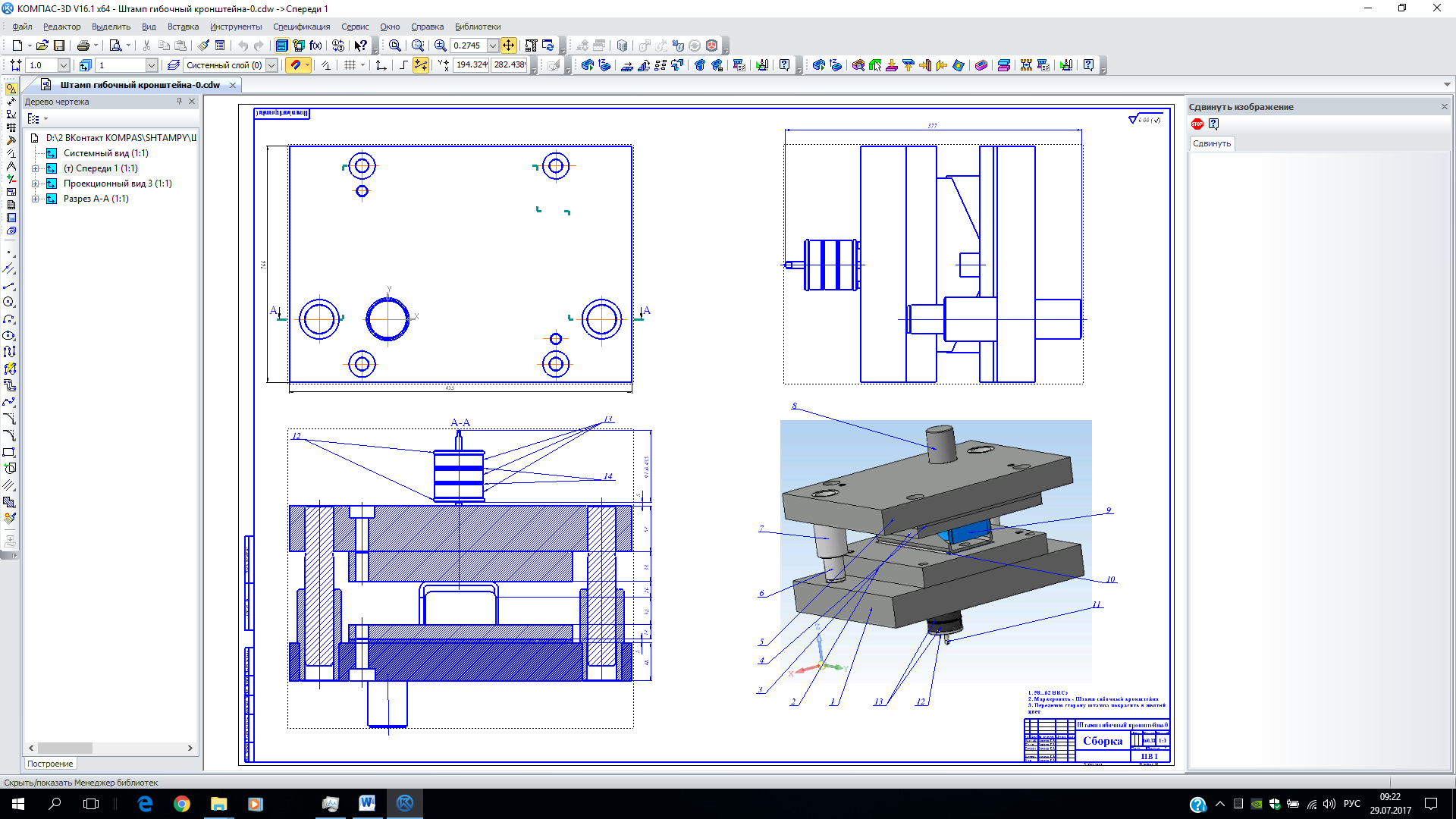

Штамп гибочный для изготовления кронштейна в установочных и габаритных размерах обеспечивает гибку кронштейна из заготовки за один заход.
Состоит штамп из 14 (четырнадцати) деталей, 20 (двадцати) компонентов и 12 (двенадцати) стандартных изделий 4 (четырех) наименований.
Штамп спроектирован для работы с прессом К2326.
Масса штампа в сборе 160,380 кг.
Материал компонентов: сталь 10 ГОСТ 1050-88, сталь 20 ГОСТ 1050-88, сталь 30 ГОСТ 1050-88,
Для недопущения подклинивания в процессе работы штампа из-за различных коэффициентов температурных расширений материалов компонентов, обеспечения легкости сборки, посадки для отверстий выполнены по системе отверстий, а посадки для цилиндрических и параллелепипедных компонентов по системе вала.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 16.10
