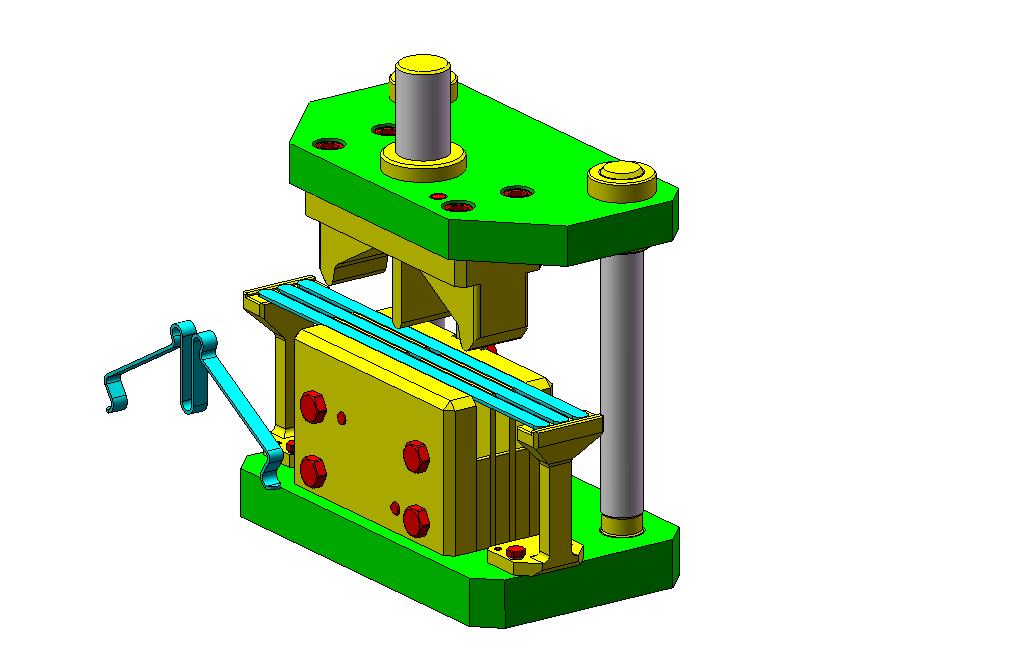

Штамп гибочный ШГ-1.00.000СБ

Штамп гибочный ШГ-1.00.000СБ предназначен для одновременной предварительной гибки трех листовых заготовок замка

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
Болт М10-8gх20.58.01 ГОСТ 7798-70.SLDPRT
Болт М10-8gх90.36.01 ГОСТ 7798-70.SLDPRT
Болт М6-8gх20.36.019 ГОСТ 7798-70.SLDPRT
Винт М12-8g x 30 ГОСТ 11738-84.SLDPRT
Гайка М10-7Н ГОСТ 5915-70.SLDPRT
Заготовка.SLDPRT
Замок полуфабрикат.SLDPRT
Замок после первой штамповки.SLDPRT
Замок.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
ШГ-1.0.006 Направляющая.SLDPRT
ШГ-1.00.001 Пуансон.SLDPRT
ШГ-1.00.002 Матрица.SLDPRT
ШГ-1.00.003-01 Обкладка.SLDPRT
ШГ-1.00.003 Обкладка.SLDPRT
ШГ-1.00.004 Плита нижняя.SLDPRT
ШГ-1.00.005 Плита верхняя.SLDPRT
ШГ-1.00.006 Втулка.SLDPRT
ШГ-1.00.007 Хвостовик .SLDPRT
ШГ-1.00.008 Упор .SLDPRT
ШГ-1.00.009 Толкатель.SLDPRT
ШГ-1.00.010 Перегородка.SLDPRT
ШГ-1.00.011 Тяга.SLDPRT
Штифт 2.4m6х16 ГОСТ 3128-70 .SLDPRT
Штифт2.10х45 ГОСТ 3128-70.SLDPRT
Штифт2.10х50 ГОСТ 3128-70.SLDPRT
Штифт2.8х80 ГОСТ 3128-70.SLDPRT
ШГ-1.00.000СБ Штамп гибочный.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 170

1 FavoriteLoadingДобавить в избранное

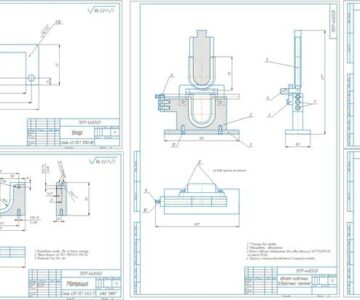

Еще чертежи и проекты по этой теме:
