Штамп ковочный деталь Плита упорная

ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ М.Т. КАЛАШНИКОВА
Кафедра технологии и оборудование машиностроительных производств
Курсовой проект по дисциплине <>
На тему: «Разработка и проектирование технологии
изготовления детали «Плита упорная»»
Ижевск 2019

В данном курсовом проекте был разработан технологический процесс производства детали (Плита упорная) методом горячей объемной штамповки на молоте из квадратного прокатного профиля. Деталь «Плита упорная», прямоугольная в плане, в данном проекте изготавливается на молоте. Сталь 38ХС ГОСТ 4543 – 71; 255. . .321 HB; h14, H14, ±IT14/2; Неуказанные радиусы 5 мм; Для данной детали наиболее оптимальным оборудованием является штамповочный паровоздушный молот двойного действия, так как поковка сложной формы.
Поковка получается за два перехода при этом заготовительный ручей – площадка для осадки. В отличие от пресса при осадке на молоте будет дополнительно удаляться окалина, что повысит качество получаемой детали.
Также произведен расчет поковки детали. Определены припуски на механическую обработку, кузнечные напуски, допускаемые отклонения размеров.

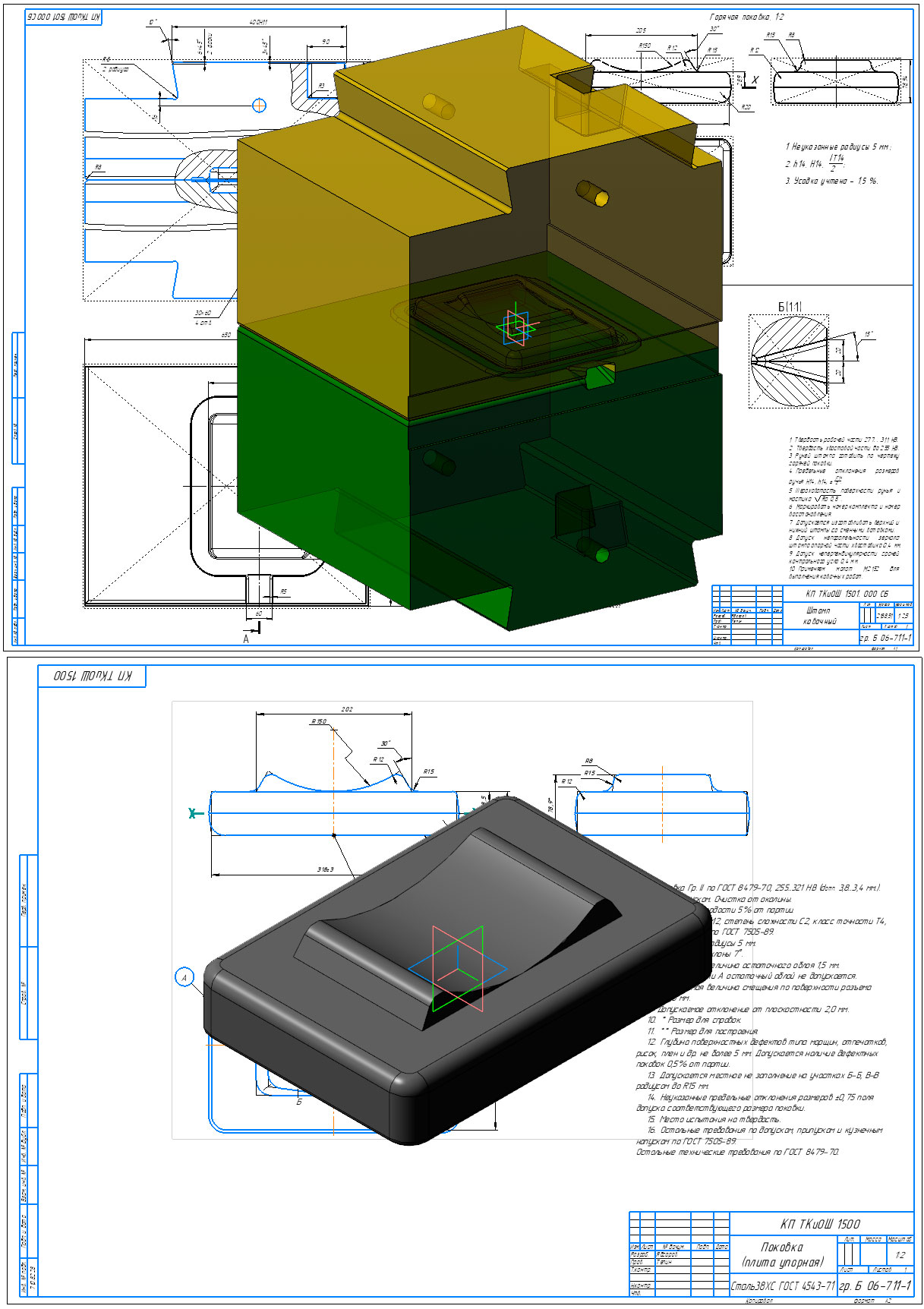

Определили техническую схему производства поковок, охарактеризовали штамповочное оборудование (Молот М2152), сравнили данный метод получения заготовок с другими методами, привели характеристики материала. Выполнили графически материал, который включает в себя чертежи.

Исходные данные для расчета:

Масса поковки (расчетная) – 33,28 кг;
Класс точности – Т4;
Группа стали – М2;
Степень сложности – С2;
Конфигурация поверхности разъема штампа – П (плоская);
Исходный индекс – 16.

Введение
Обоснование выбора технологического процесса
Расчет поковки
Эскиз поковки
Разработка чертежа горячей поковки
Расчет и выбор переходов штамповки
Определение усилия штамповки и выбор молота
Конструирование ковочного штампа
Конструирование обрезного штампа для обрезки облоя
Выбор способа и усилия резки
Определение температуры и времени нагрева
Обоснование выбора отделочных операций
Смазка
Охрана труда и техника безопасности
Заключение
Список литературы
