Штамп пробивной для пробивки девяти отверстий в детали. Эскиз детали, для изготовления которой разработан данный штамп, в комплекте. Все детали выполнены в Компасе и можно переделать штамп под пробивку отверстий другой формы и на других поверхностях
- Главная -
- Чертежи -
- Промышленность -
- Металлургия -
- Обработка металлов давлением -
- Штамп пробивной для девяти отверстий в детали
Штамп пробивной для девяти отверстий в детали
0
1
35
0
0
200
Сообщить о проблеме
Автор
Александр Енотов
Дата
13.12.2025
Язык
Русский
Состав

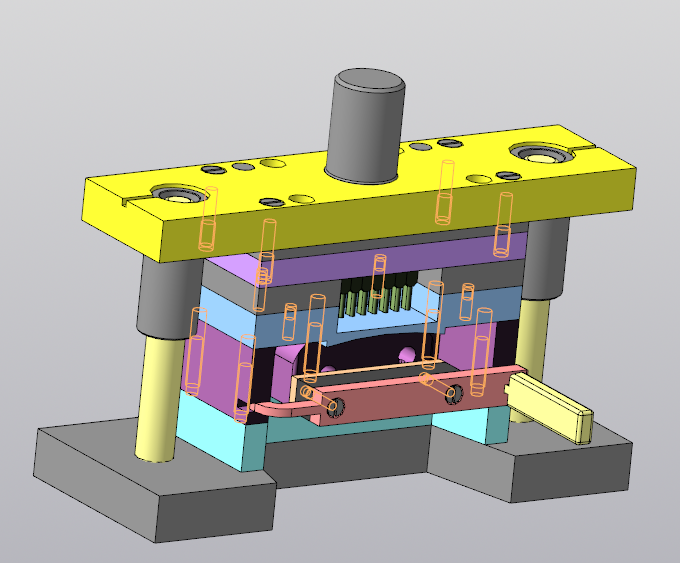

Модель штампа, со всеми входящими деталями. Полный комплект КД (чертежи и спецификации), операционный эскиз детали, для изготовления которой применялся штамп
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
Винт ступенчатый _ 1092-2082 ГОСТ 18787-80.m3d
-
Втулка _ 1032-2551 ГОСТ 13120-83.m3d
-
Втулка _ 1032-2575 ГОСТ 13120-83.m3d
-
Колонка _ 1030-6005 ГОСТ 13118-83.m3d
-
Колонка _ 1030-6022 ГОСТ 13118-83.m3d
-
Колонка специальная _ ЯМ 1030-4001.m3d
-
Колонка специальная _ ЯМ 1544-6802,014.cdw
-
Колонка специальная _ ЯМ 1544-6802.cdw
-
Матрица _ ЯМ 1544-6802,003.cdw
-
Матрица _ ЯМ 1544-6802,017.m3d
-

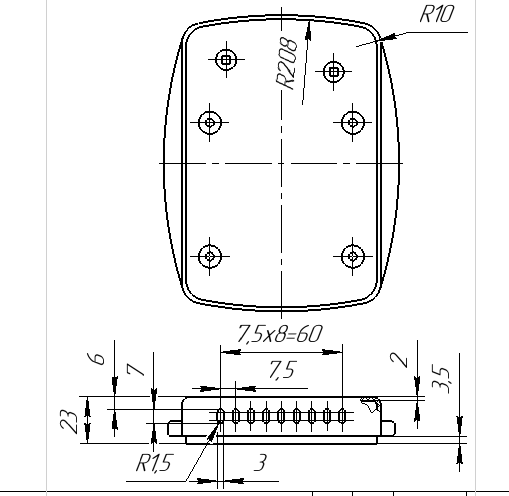

Операционный эскиз.cdw
-
Планка _ ЯМ 1544-6802,007.m3d
-
Планка _ ЯМ 1544-6802,010.cdw
-
Пластина _ ЯМ 1544-6802,005.cdw
-
Пластина _ ЯМ 1544-6802,012.cdw
-
Пластина _ ЯМ 1544-6802,033.m3d
-
Пластина _ ЯМ 1544-6802,034.m3d
-
Плита _ ЯМ 1544-6802,001.cdw
-
Плита _ ЯМ 1544-6802,002.cdw
-
Плита _ ЯМ 1544-6802,008.cdw
-
Плита _ ЯМ 1544-6802,009.m3d
-
Плита _ ЯМ 1544-6802,011.m3d
-
Плита _ ЯМ 1544-6802,016.m3d
-
Прижим _ ЯМ 1544-6802,006.m3d
-
Прижим _ ЯМ 1544-6802,009.cdw
-
Прокладка _ ЯМ 1544-6802,007.cdw
-
Прокладка _ ЯМ 1544-6802,015.m3d
-
Пуансон _ ЯМ 1544-6802,013.cdw
-
Пуансон _ ЯМ 1544-6802,013.m3d
-
Пуансонодержатель _ ЯМ 1544-6802,006.cdw
-
Пуансонодержатель _ ЯМ 1544-6802,014.m3d
-
Ручка _ ЯМ 1544-6802,008.m3d
-
Ручка _ ЯМ 1544-6802,011.cdw
-
Съемник _ ЯМ 1544-6802,004.cdw
-
Съемник _ ЯМ 1544-6802,012.m3d
-
Фиксатор _ ЯМ 1544-6802,015.cdw
-
Фиксатор _ ЯМ 1544-6802,018.m3d
-
Хвостовик _ ЯМ 1034-0621 ГОСТ 16715-80.m3d
-
Штамп пробивной _ ЯМ 1544-6802 СБ.a3d
-
Штамп пробивной _ ЯМ 1544-6802 СБ.stp
-
Штамп пробивной _ ЯМ 1544-6802.spw
-

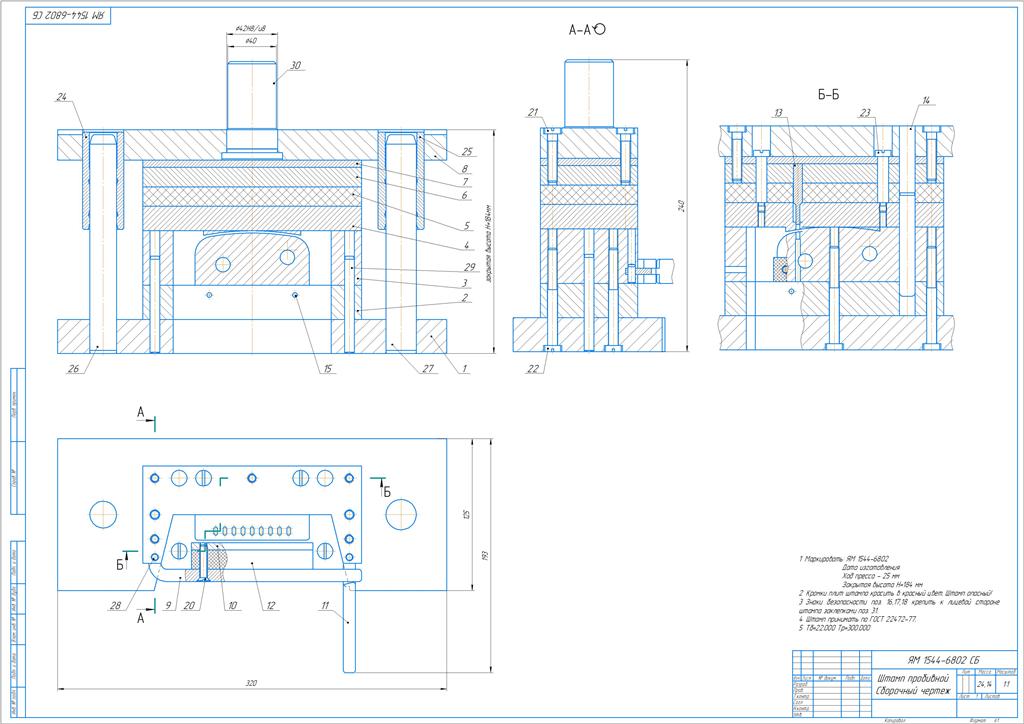

Штамп пробивной Сборочный чертеж _ ЯМ 1544-6802 СБ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
