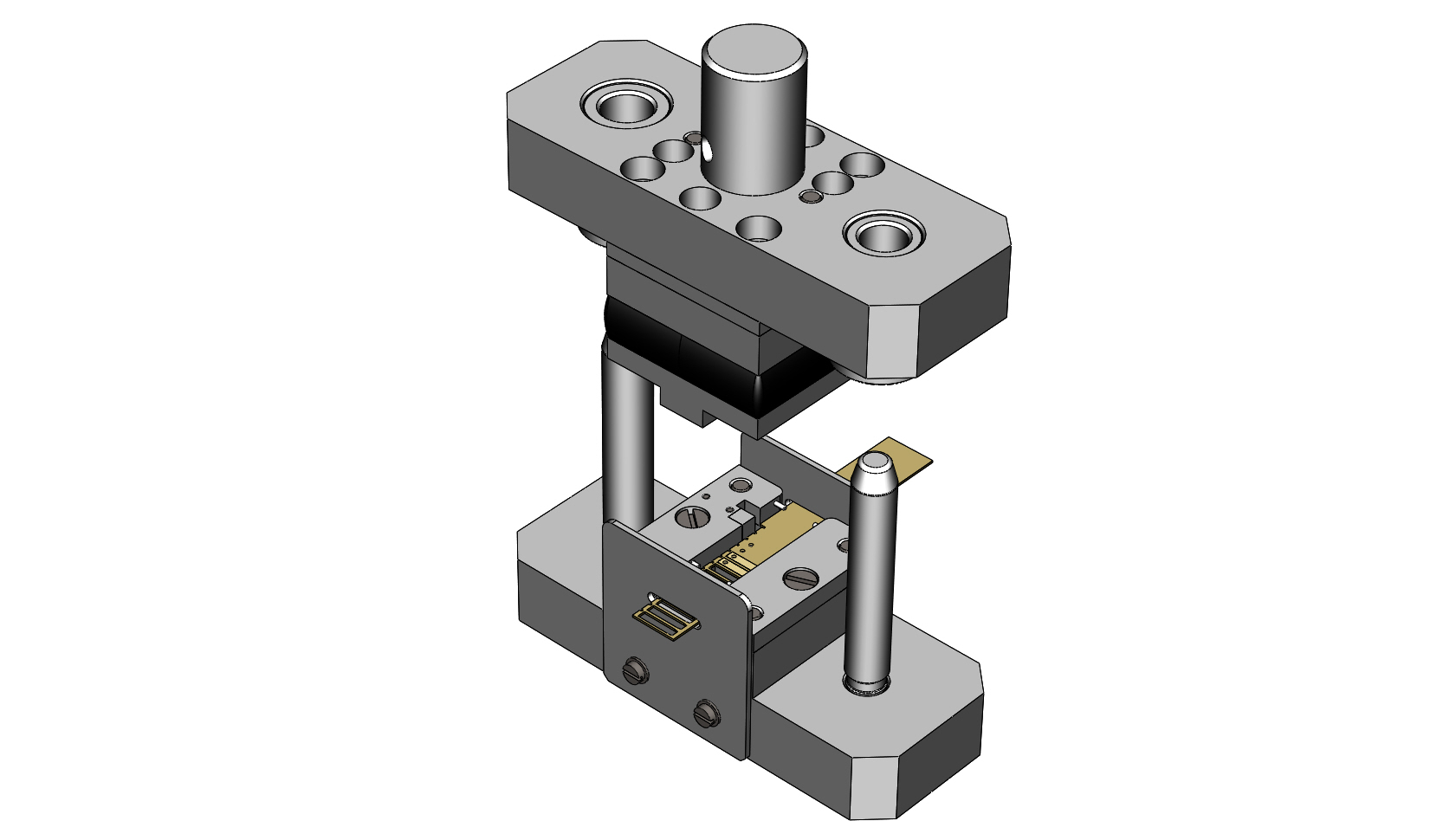

Штамп вырубки контактов 1721-4365.00.00

1721-4365.00.00 СБ Штамп вырубки контактов, предназначен для получения выводов КДАБ 757473.003, являющихся закладной арматурой литых электрических разъёмов. Габариты штампа 160 х 60 х118 по плитам в сомкнутом состоянии.
Особенностью данного штампа являются наличие шагового ножа для повышения точности штамповки и вырубка внешнего контура на контрпуансоне с буфером и обратной запрессовкой в ленту для сохранения плоскостности изделия. Выталкивание изделия из ленты через шаг после вырубки.

Состав: 3D сборки, детали, изделие, раскрой ленты

Софт: SolidWorks 2017

Файлы:

Раскрой ленты.SLDPRT

1721-4365.20.00 Верх штампа/

1721-4365.20.00 Верх штампа/1721-4365.20.03 Пуансонодержатель.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.01 Плита верхняя.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.11 Втулка 16 мм.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.14 Винт ступенчатый.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.17 Хвостовик.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.04 Прокладка.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.12 Втулка 14 мм.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.16 Буфер верхний.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.00 СБ Верх штампа.SLDASM

1721-4365.20.00 Верх штампа/1721-4365.20.07 Пуансон удаления.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.08 Нож шаговый.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.05 Пуансон вырубки.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.06 Пуансон проколки.SLDPRT

1721-4365.20.00 Верх штампа/1721-4365.20.02 Съёмник.SLDPRT

КДАБ 757473.003 Вывод.SLDPRT

1721-4365.10.00 Низ штампа/

1721-4365.10.00 Низ штампа/1721-4365.10.02 Матрица.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.15 Штифт.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.04 Планка направляющая.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.14 Буфер нижний.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.05 Выталкиватель.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.03 Планка направляющая.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.08 Планка.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.12 Колонка 14 мм.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.07 Ограждение.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.00 СБ Низ штампа.SLDASM

1721-4365.10.00 Низ штампа/1721-4365.10.11 Колонка 16 мм.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.01 Плита нижняя.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.06 Упор.SLDPRT

1721-4365.10.00 Низ штампа/1721-4365.10.09 Толкатель.SLDPRT

screws/

screws/SC GOST 1491_gost.sldprt

stift/

stift/Stift OST3 2234_gost.SLDPRT

1721-4365.00.00 СБ Штамп вырубки контактов.SLDASM

Раскрой ленты.SLDASM

1721-4365.00.00 СБ Штамп вырубки контактов.JPG

plain washer/

plain washer/Washer 11371_gost.sldprt
