Штамп вырубной на шайбу металлическую

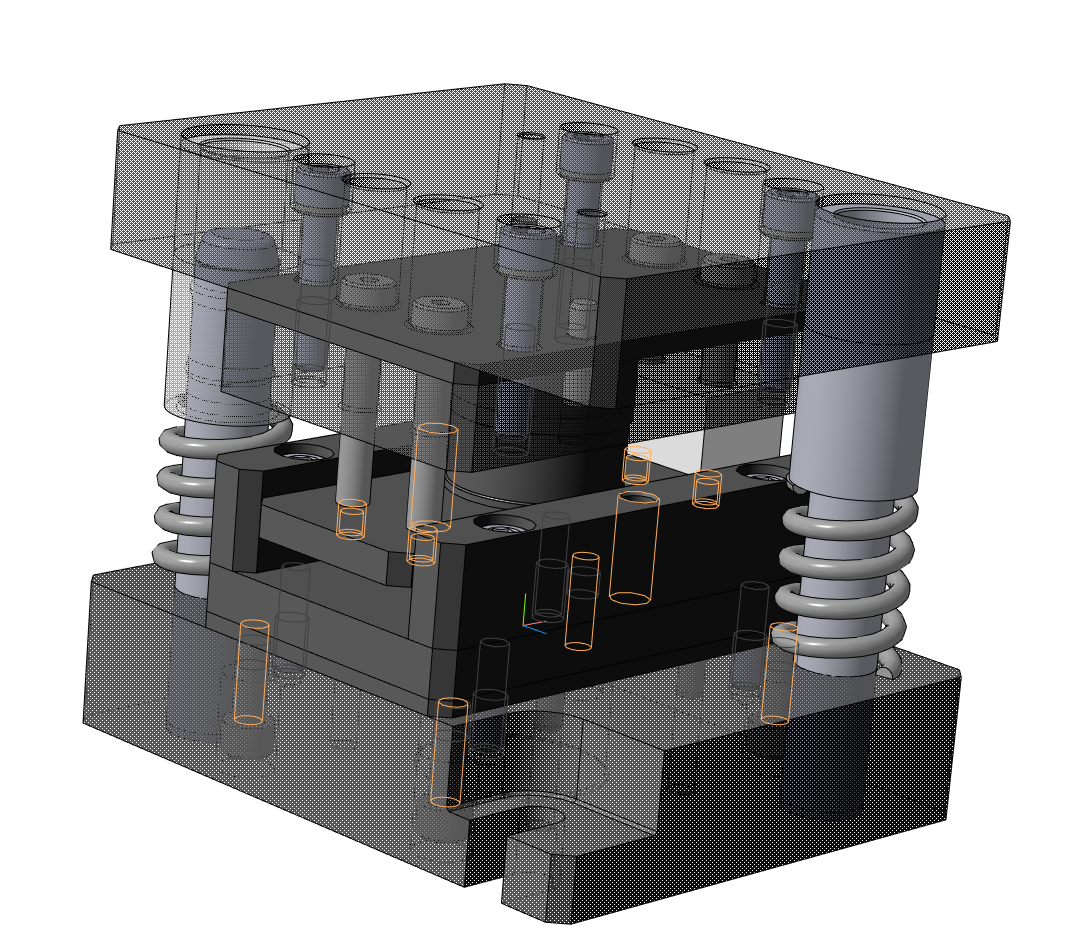

Штамп вырубной. Вырубка тонкой- 0,2мм. металлической шайбы, сопряжение матрицы с пуансоном в нулевые зазоры.

Состав: 3D модель с деталировкой + комплект Конструкторской Документации.

Софт: КОМПАС-3D 18,1,35

Файлы:

Буфер.cdw

Плита верхняя.m3d

Планка направляющая.cdw

Пуансонодержатель.cdw

Колонка ГОСТ 13118-83 исполнение 1.m3d

Винт М 10 - 6g x 55 . 88 ГОСТ 11738 - 84.m3d

Матрицедержатель.cdw

Штамп вырубной на шайбу металлическую.pdf

Штамп вырубной на шайбу металлическую.spw

Винт ГОСТ 11738-84.m3d

Матрицедержатель.m3d

Штамп вырубной на шайбу металлическую.a3d

Упор грибковый.cdw

Плитка подкладная под пуансон.m3d

Буфер.m3d

Колонка ГОСТ 13118-83 исполнение 1.m3d.cdw

Прижим.m3d

Пуансонодержатель.m3d

Упор грибковый.m3d

Плита верхняя.cdw

Матрица вставная.cdw

Плитка подкладная под матрицу.m3d

Прижим.cdw

Винт 10x60 ГОСТ 28962-91.m3d

Пакет с верхним прижимом.a3d

Пакет с верхним прижимом Спецификация.spw

Штамп вырубной на шайбу металлическую.cdw

Плита нижняя.m3d

Пуансон.cdw

Плитка подкладная под пуансон.cdw

Пуансон.m3d

Плита нижняя.cdw

Втулка ГОСТ 13120-83.cdw

Плитка подкладная под матрицу.cdw

Пакет с верхним прижимом.cdw

Пружина ГОСТ 18793-80.docx

Втулка ГОСТ 13120-83.m3d

Планка направляющая.m3d

Пружина.m3d

Матрица вставная.m3d
